Szczegóły Produktu:
|
| Numer modelu: | CSD400 | Głębokość wiercenia: | 0–400 m |
|---|---|---|---|
| średnica wiercenia: | 90-450 mm | Samochód ciężarowy: | Sinotruck 6X4 |
| Stosowanie: | wiercenie studni | METODA WIERCENIA: | DTH Drilling & Mud Drilling |
| Prędkość obrotowa: | 0-100 obr./min | Moc silnika: | 132kw |
| RURA WIERTNICZA: | 89/102/114 mm | POMPA MUDOWA: | BW450 / BW850 |
| Gwarancja: | 1 rok | MARKA SILNIKA: | Cummins |
| Skalowalność: | 21 ° | Zmniejsz pojemność: | 20 ton |
| DŁUGOŚĆ RURY WIERTŁOWEJ: | 4,5m | Moment obrotowy: | 4800N.m / 9600N.m |
| Wciągarka: | Hydrauliczny | ||
| High Light: | 400 m Wiertarka do studni,450 mm Wiertarka do studni,Wiertarka do studni Sinotruk |
||

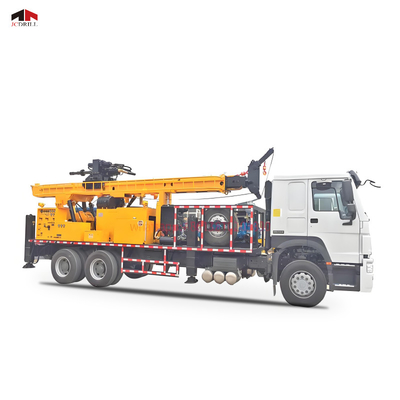

Montowana na ciężarówce, w pełni hydrauliczna wiertnica do studni z silnikiem Cummins
Podanie
CSD400 Wielofunkcyjna wiertnica do wiercenia w wodzie montowana na ciężarówce to wydajna, wielofunkcyjna w pełni hydrauliczna platforma do wiercenia studni wodnych.Jest wysoką wydajnością ze względu na większy moment obrotowy obrotnicy i jest używana głównie do studni wodnych w przemyśle i rolnictwie, krajowym fundament budowy obronnej, eksploracja geologiczna, studnia geotermiczna i inne prace fundamentowe, jest popularna w kraju i za granicą.
Wiertnica CSD400 montowana na ciężarówce może wiercić we wszystkich rodzajach formacji przez wiercenie w błocie w miękkiej formacji i młot pneumatyczny DTH w wierceniu skał, młot DTH jest stosowany w wierceniu w skale, żużel jest odprowadzany przez ciśnienie powietrza, a wydajność poza sceną jest dziesięciokrotnie większa niż w przypadku tradycyjnego wiercenia obrotowego .
Wiertnice głębinowe CSD400, w wierceniu tnącym lub wierceniu obrotowym, mogą pracować w warstwie nieskonsolidowanej, a żużel może być odprowadzany pod błotem, można również zastosować operację wiercenia udarowego, a żużel może być odprowadzany przez sprężone powietrze, wodę hydrauliczną wiertnica odpowiednia do wiercenia w skomplikowanych warunkach geologicznych.
Charakterystyka
1. Wiertnica może korzystać z wiercenia udarowego pneumatycznego DTH i wiercenia w błocie.
2. Scentralizowana konsola sterująca jest odpowiednia dla każdej manipulacji i kontroli.Szybkie ciągnięcie i podnoszenie skraca czas pomocniczy i zwiększa wydajność pracy.
3. W podwoziu ciężarówki zastosowano specjalne podwozie żurawia 6X4 marki Sinotruck Howo, a główny układ napędowy, skrzynia rozdzielcza, skrzynia biegów, zespół podwójnej wciągarki, pompa płuczkowa, obrotnica, wieża wiertnicza, układ zasilania są ustawione na podwoziu.
4. Jest to wiertnica hydrauliczno-obrotowa z obiegiem kierunkowym.Jest wyposażony w pompę płuczkową BW450 / 2A lub BW850 / 2, która przyjmuje szlam jako płyn myjący i może wiercić w glinie, piasku i skale, jeśli jest wyposażona w odpowiednią wiertło.
5. Moc wiertni pochodzi z silnika Cummins, silnik Cummins o mocy 132 kW napędza pompę nurnikową o dużej pojemności skokowej i charakteryzuje się dużą dynamiką i stabilnością.
6. Głowica obrotowa, dwubiegowa, prędkość obrotowa 0-80 i bezstopniowa regulacja 160 obr / min, moment obrotowy 4800-9600Nm.
7. Siła uciągu może być regulowana i kontrolowana, co dostosowuje maszynę do wiercenia głębokich otworów.
8. Potrafi założyć generator wygodny do spawania lub podświetlenia do pracy w nocy.
9. Na platformie dostępna jest wciągarka główna, dzięki czemu jest ona bardzo wydajna, gdy wiertnica wierci na skałach błotnych i na formacji atmosferycznej.
10. Główny napęd platformy jest hydrauliczny, a cztery nogi podporowe i wieża wiertnicza są sterowane hydraulicznie.Skrzynia rozdzielcza i układ sprzęgła pompy błotnej są również sterowane hydraulicznie.
11. Wciągarka narzędziowa służy do pomocniczego podnoszenia i obudowy, opcjonalna siła wciągarki głównej 4T, długość liny 100m i wysokość podnoszenia 8m.
12. Hydrauliczne funkcje pomocnicze są łatwe i wydajne w przypadku przedłużania prowadnicy, obracania wysięgnika, podnoszenia wysięgnika, zrzucania prowadnicy.
13. Konkurencyjna cena, niskie koszty utrzymania.
| 1 | Odwierty geologiczne | Wszystkie rodzaje | |
| 2 | Typ wiercenia | DTH i Mud Rotary | |
| 3 | System wiercenia i działanie | Hydrauliczny | |
| 4 | Średnica dziury | mm | Φ140 – Φ350 |
| 5 | Głębokość otworu | m | 400 |
| 6 | Moment obrotowy | Nm | 9600 1. bieg |
| 4800 2. Ger | |||
| 7 | Prędkość obrotowa | rpm | 0-80 1. bieg |
| 0-160 2. Ger | |||
| 8 | Średnica rury wiertniczej | mm | 89/114 |
| 9 | Wywiercić długość rury | mm | 4000/4500 |
| 10 | Ciśnienie osiowe | T | 85KN |
| Wciągarka | |||
| 11 | Maks.Siła podnoszenia | T | 20 |
| 12 | Siła podnoszenia wciągarki głównej (opcja) | T | 4 |
| 13 | Siła podnoszenia wciągnika | T | 1.5 |
| 14 | Długość liny stalowej (wciągarka narzędziowa) | m | 100 |
| 15 | Wysokość podnoszenia wciągarki narzędziowej | m | 8 |
| Silnik | |||
| 16 | Typ silnika wysokoprężnego | CUMMINS | |
| 17 | Znamionowa moc konia | Kw | 132 |
| 18 | Układ elektryczny | 24 | Wolt |
| Wymagana sprężarka | |||
| 19 | Typ sprężarki | Śruba obrotowa / ruchoma | |
| 20 | Wymagane ciśnienie | Mpa | 1,05–4,5 |
| 21 | Zużycie powietrza | m³ / min | 16–60 |
| Samochód ciężarowy | |||
| 22 | Producent | SINOTRUCK HOWO | |
| 23 | Model | ZZ1257M5847C | |
| 24 | Silnik | WD615.93C | |
| 25 | Znamionowa moc konia | kw | 270 |
| 26 | Absolutorium Standard | UE-3 | |
| 27 | Rodzaj napędu | 6 * 4 | |
| 28 | Maksymalna prędkość | Km / h | 102,9 |
| 29 | Kierownica | lewy / prawy (opcjonalnie) | |
| Pompa do błota | |||
| 30 | Rodzaj | Hydrulic | |
| 31 | Model | BW450 / BW850 | |
| 32 | Udar mózgu | mm | 110 |
| 33 | Przemieszczenie | L / min | 450 |
| 34 | Ciśnienie wylotowe (Mpa) | Mpa | 2-3 |
| 35 | Średnica rury ssącej | mm | 89 |
| 36 | Średnica rury tłocznej | mm | 51 |
| 37 | Średnica wkładki | mm | 80 |
| Spawacz hydrauliczny | |||
| 38 | Producent | Dynaset | |
| 39 | Prąd spawania | ZA | 60-250 |
| 40 | Hydrauliczny Min. Przepływ oleju | L / min | 42 |
| 41 | Ciśnienie nominalne / maksymalne | Bar | 190/210 |
| 42 | Napięcie | V | 110 / 220VDC |
| 43 | Moc | Kw | 1 lub 2 |
| 44 | L * W * H | mm | 390 * 190 * 230 |
| 45 | Pompa piany | Opcjonalny | |
| Wymiar | |||
| 46 | Waga netto | T | 22 |
| 47 | Długość przesyłki | mm | 10500 |
| 48 | Szerokość transportowa | mm | 2480 |
| 49 | Wysokość wysyłki | mm | 3050 |
| 50 | Rozmiar roboczy (L * W * H) | mm | 11000 * 2480 * 7147 |
Usługa
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną.
Zapewniamy „jeden sprzęt i jeden przypadek, niekończący się serwis, czyli serwis posprzedażowy zaczynamy od potwierdzenia zamówienia, aż do końca okresu użytkowania sprzętu.
