Szczegóły Produktu:
|
Rodzaj: | Rdzeń wiertniczy | Głębokość kopru Pojemność: | 1500 mln (BQ) |
---|---|---|---|
Średnica dziury: | BQ, NQ, HQ, PQ | Kąt wiercenia: | 45 ° -90 ° |
Max Rotation Toque: | 4650N.m | Podanie: | Górnictwo |
Silnik: | Cummins 6CTA8.3-C195 | Zmniejsz pojemność: | 30kN |
Waga brutto: | 10000 kg | Moc silnika: | 145kw |
rozmiar: | 6250 × 2220 × 2730 mm | ||
High Light: | wiertarka rdzeniowa,wiertnica diamentowa |

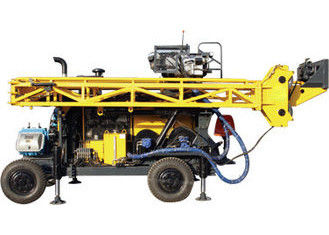

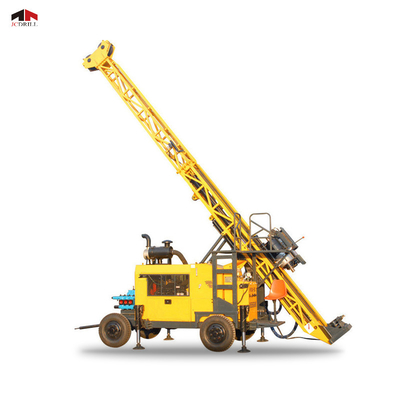

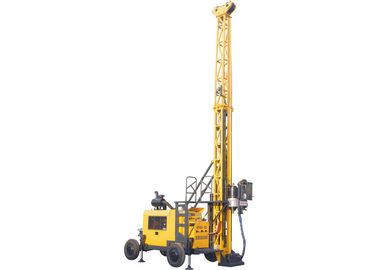

Montowana na przyczepie przenośna wiertnica diamentowa JCD1500 w pełni hydrauliczna z wiertłem BQ 1500m
Podanie
Nowy model JCD1500 w pełni hydrauliczna wiertnica rdzeniowa jest zaawansowana, jest to typowa hydrauliczna wiertnica na przyczepie kołowej, z referencyjną techniką tego samego rodzaju sprzętu w kraju i za granicą.Wiertnica ma rozsądną konstrukcję i doskonałą wydajność.Jest łatwy w obsłudze i konserwacji.
Wiertnica hydrauliczna JCD1500 na przyczepie kołowej służy głównie do wiercenia pochyłych i prostych otworów.Może być używany do badań i poszukiwań w geologii, hutnictwie, węglu, przemyśle nuklearnym, hydrologii i innych gałęziach przemysłu.Jest to wiertnica rdzeniowa wykorzystująca głównie wiertła diamentowe i węglikowe.Właściwe użytkowanie i rozsądna konserwacja mogą zagwarantować najlepsze działanie i wydajność przy dostępności i długiej żywotności.Dlatego wszyscy klienci powinni ściśle przestrzegać instrukcji obsługi i konserwacji.Za wszelkie straty, takie jak uszkodzenie sprzętu, obrażenia ciała itp. Wynikające z poniższych przyczyn, klienci powinni być odpowiedzialni za własne działania.
· Wszelkie zastosowania wykraczające poza te opisane w niniejszej instrukcji.
· Każda zuchwała zmiana wyposażenia we własnym zakresie.
· Jakiekolwiek działanie lub działanie niezgodne z instrukcją i przepisami bezpieczeństwa i / lub każde użycie niezgodne z wymaganiami niniejszej instrukcji.
· Wszelkie czynności konserwacyjne całej maszyny i każdego komponentu zgodnie z wymaganiami.
Charakterystyka
Wiertnica przyjmuje pełną hydrauliczną jazdę, typ opony, więc jest to typowa hydrauliczna wiertnica na przyczepie kołowej.Głowica wiertarska jest napędzana silnikiem o zmiennej prędkości z funkcją dwubiegowej mechanicznej zmiany biegów, bezstopniowej zmiany prędkości o zaawansowanej i prostej konstrukcji.Głowica wiertnicza jest zasilana i napędzana za pomocą układu łączącego wrzeciono drążone i cylinder olejowy z łańcuchem.System spełnia tę funkcję, jeśli tłoczyska cylindra olejowego poruszają się o jedną określoną odległość, ruch głowicy wiertła podwoi tę odległość.Maszt mógł być regulowany w zakresie od 0 do 90 stopni dla jego otworu wiertniczego z nisko położonym środkiem ciężkości i dobrą stabilnością całej jednostki.Platforma zapewnia operatorowi ładne pole widzenia oraz szerokie i komfortowe warunki pracy.Zestaw wygląda ładnie w ogólnej strukturze i ucieleśnia myśl projektową zorientowaną na ludzi.
(1) Niezawodna wydajność
W oparciu o wytyczne dotyczące międzynarodowego zakupu krytycznego wyposażenia pomocniczego, silnik wysokoprężny, pompa hydrauliczna, zawory główne, silniki, reduktory gąsienicowe i kluczowe hydrauliczne części zamienne to produkty znanych marek w kraju i za granicą.
(2) Wysokowydajna hydrauliczna wiertnica na przyczepie kołowej
Dzięki dużemu momentowi obrotowemu, dużej alokacji jednostek mocy, rozsądnej konstrukcji konstrukcji i zaawansowanej metodzie działania oraz 6-metrowej (19,7 stopy) długości żerdzi wiertniczej, wszystko to gwarantuje wysoką wydajność i wydajność wiertnicy.
(3) Ochrona środowiska
Dzięki niższej emisji zanieczyszczeń silnika wysokoprężnego, profesjonalnej konstrukcji redukującej hałas, wiertnica jest w pełni przystosowana do pracy i wydajności w mieście.
(4) Energooszczędna hydrauliczna wiertnica na przyczepie kołowej
Przyjmując zaawansowaną technikę kontroli wrażliwej na obciążenie, wiertnica zmniejszyła zużycie energii i wytwarzanie ciepła do najniższego poziomu.Dzięki eleganckiemu zarysowi, zwartej konstrukcji, niezawodnej wydajności i łatwej obsłudze, jest to priorytetowe urządzenie do wyboru w pełni hydraulicznej wiertnicy rdzeniowej na obecnym rynku krajowym.
Specyfikacja
Liczby w tych tabelach zostały obliczone na podstawie doświadczeń terenowych i można ich racjonalnie oczekiwać.Rzeczywista wydajność wiercenia będzie zależeć od narzędzi i warunków przetrzymywania, technik wiercenia i używanego sprzętu.
Silnik wysokoprężny | Model | Cummins 6CTA8.3-C195 (z turbodoładowaniem i chłodzeniem wodą doładowującą) |
Przemieszczenie | 8,3 l (2,19 galonów amerykańskich) | |
Moc | 145kW (195KM) | |
Znamionowe obroty (ustawienie fabryczne) | 2200 obr / min | |
Zdolność wiercenia | BQ | 1500 m (4920 stóp) |
NQ | 1300 m (4264 stóp) | |
HQ | 1000 m (3280 stóp) | |
PQ | 680 m (2230 stóp) | |
Głowica wiertarska | Silnik rotacyjny | Podwójne silniki hydrauliczne - zmienny i rewersyjny ekspres: SAUER-DANFOSS |
RPM | Dwie zmiany / bezstopniowa zmiana 0-1145 obr / min | |
Wskaźniki | 1. 8,776: 1 2. 2,716: 1 | |
Otwieracz do głowy | przesuw boczny z napędem hydraulicznym | |
Uchwyt hydrauliczny (PQ) | Otwierany hydraulicznie, mocowanie sprężyn talerzowych, normalnie zamknięty osiowy udźwig 222 400 N | |
Maks.Moment obrotowy | 4650 N · m (3427 lbf · ft) | |
Trzymaj średnicę | 121 mm (4,76 cala) | |
Maks.Udźwig wrzeciona | 150 kN (33720 funtów siły) | |
Maks.Karmienie Moc | 75 kN (16860 funtów siły) | |
Pakiet pompy podstawowej | Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania obrotów głowicy wiertarskiej, głównego wciągnika, pompy błotnej i wciągarki linowej. | Producent: DANFOSS Pierwsza pompa: 150 l / min przy 28,5 MPa Druga pompa: 120 l / min przy 25 MPa Trzecia pompa: 102 l / min przy 25 MPa |
Zbiornik hydrauliczny | Pojemność | 420 l (111 galonów amerykańskich) |
Prędkość podnoszenia (pojedynczy przewód) | 38-70 m / min (sam bęben) | |
Pojemność głównego | Siła podnoszenia (pojedynczy drut) | 77 kN (17310 funtów siły) |
Wciągnik | Średnica drutu stalowego | 18 mm (0,71 cala) |
Długość drutu stalowego | 50 m (164 stóp) | |
Prędkość podnoszenia (pojedynczy przewód) | 164 m / min (sam bęben) | |
Pojemność linii drutu | Siła podnoszenia (pojedynczy drut) | 12 kN (2698 funtów siły) (sam bęben) |
Wciągnik | Średnica drutu stalowego | 6 mm (0,24 cala) |
Długość drutu stalowego | 1500 m (4920 stóp) | |
Wysokość masztu | 11 m (36 stóp) | |
Kąt regulacji masztu | 0 ° -90 ° | |
Kąt wiercenia | 45 ° - 90 ° | |
Maszt | Karmienie Stroke | 3800 mm (150 cali) |
Poślizg | 1500 mm (59 cali) | |
Feed Pull | 15000 kg (33075 funtów) | |
Feed Thrust | 7500 kg (16538 funtów) | |
Rod Pull | 3 m lub 6 m (9,84 stopy lub 19,68 stopy) | |
Zacisk nożny pompy błotnej | Rodzaj | Tłok potrójny pompy tłokowej |
Model | BW250 | |
Uderzenie | 100 mm (3,9 cala) | |
Głośność wyjściowa | 250,145, 90, 52 l / min (66, 38, 24, 14 galonów amerykańskich / min) | |
Ciśnienie tłoczenia | 2,5, 4,5, 6,0, 6,0 Mpa (363, 653, 870, 870 psi) | |
Zakres mocowania | 55,5-117,5 mm (2,19-4,63 cala) przez otwór Ф154 mm (6,06 cala) | |
Inny | Waga | 10000 kg (22050 funtów) |
Wymiary robocze (dł. × szer. × wys.) | 5652 × 2130 × 10200 mm (222,5 × 83,9 × 401,6 cala) | |
Wymiary transportowe (dł. × szer. × wys.) | 5970 × 2130 × 2730 mm (235 × 83,9 × 107,5 cala) | |
Transport Way | Typ opony |
Sprawa klienta
Usługa
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną.
Zapewniamy „jeden sprzęt i jeden przypadek, niekończący się serwis, czyli serwis posprzedażowy rozpoczynający się od potwierdzenia zamówienia, aż do końca okresu użytkowania sprzętu.
