Szczegóły Produktu:
|
| Numer modelu: | XY-42A | Głębokość wiercenia: | 500-1100 m (NQ) |
|---|---|---|---|
| średnica wiercenia: | BQ-HQ | DŁUGOŚĆ RURY WIERTŁOWEJ: | 4,2 m |
| Stosowanie: | Geologia i poszukiwanie minerałów | METODA WIERCENIA: | Wiercenie w błocie |
| Maksymalna prędkość wrzeciona: | 30-1500r / min | Moc silnika: | 38 kW przy 1800 obr./min |
| POMPA MUDOWA: | BW250 / BW160 | Kąt wiercenia: | 90–75 |
| High Light: | wiertnica diamentowa,wiertarka hydrauliczna |
||

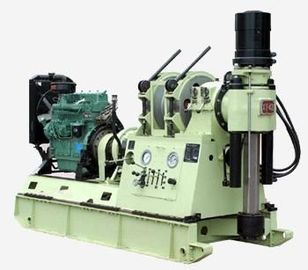

XY-42A Wiertnica rdzeniowa z pionowym wrzecionem do badań geologicznych / wiercenia studni wodnych
Podanie
Wiertnica rdzeniowa typu XY-42A może być stosowana do wiercenia rdzeniowego za pomocą wiertła z końcówką z węglika wolframu i wiertła diamentowego.Nazywa się to również ogólnie wiertnicą rdzeniową do powierzchni.Może być również używany do inżynierii poszukiwań geologicznych, hydrogeologicznych, wierceń studni wodnych i dużych otworów fundamentowych, a także podstawowych otworów palowych.
Charakterystyka
1. Wiertnica rdzeniowa XY-42A ma 8 rozsądnych poziomów prędkości.Jego maksymalny moment obrotowy wynosi 3,5 kn · m przy niskiej prędkości obrotowej.
2. Przy średnicy otworu przelotowego wrzeciona wynoszącej 92 mm i hydraulicznej długości posuwu podwójnych cylindrów olejowych wynoszącej 600 mm, wiertnica rdzeniowa do powierzchni nadaje się do różnych technologii wiercenia z wysoką wydajnością wiercenia
3. W razie problemów dwie prędkości wsteczne mogą przynieść wielką korzyść.
4. Używając podwójnej pompy zębatej, cieszy się rozsądną mocą i niższą temperaturą oleju.
5. Podwójny uchwyt hydrauliczny zapewnia dużą siłę zacisku
6. Ze względu na zalety zwartej konstrukcji i rozsądnego rozmieszczenia, konserwacja i naprawa wiertnicy rdzeniowej XY-42A jest wygodna.
7. Wiertnica rdzeniowa może się płynnie poruszać.To, wraz z nisko położonym środkiem ciężkości, zapewnia jej stabilność nawet podczas wiercenia z dużą prędkością.
8. Wyposażony w skalę pomiarową zapewniającą dobrą znajomość warunków wiercenia na dnie otworu;każdy uchwyt można obsługiwać zwinnie i niezawodnie.
Odp.: Zdolność wiercenia
1. Wiercenie rdzeniowe
| Typ żerdzi wiertniczej | Rozmiar żerdzi wiertniczej | Głębokość wiercenia | |
| Wędka wyprodukowana w Chinach | Wewnętrzny żerdź wiertnicza | 42 mm (1,65 cala) | 1100 m (3608 stóp) |
| 50 mm (1,97 cala) | 820 m (2690 stóp) | ||
| 60 mm (2,36 cala) | 610 m (2001 stóp) | ||
| Drut wiertniczy z drutu stalowego | 53 mm (2,09 cala) | 950 m (3116 stóp) | |
| 71 mm (2,80 cala) | 700 m (2296 stóp) | ||
| 89 mm (3,50 cala) | 550 m (1804 stóp) | ||
| Pręt DCDMA | Wewnętrzny żerdź wiertnicza | AW | 1100 m (3608 stóp) |
| BW | 820 m (2690 stóp) | ||
| północny zachód | 650 m (2132 stóp) | ||
| HW | 430 m (1410 stóp) | ||
| Drut wiertniczy z drutu stalowego | AQ | 1200 m (3936 stóp) | |
| BQ | 950 m (3116 stóp) | ||
| NQ | 730 m (2394 stóp) | ||
| HQ | 500 m (1640 stóp) | ||
2. Odwierty hydrogeologiczne, studnie wodne
| Zewnętrzny rozmiar żerdzi wiertniczej | Średnica otworu | Głębokość wiercenia |
| 60 mm (2,36 cala) | 200 mm (7,87 cala) | 400 m (1312 stóp) |
| 73 mm (2,87 cala) | 350 mm (13,78 cala) | 250 m (820 stóp) |
| 89 mm (3,50 cala) | 500 mm (19,69 cala) | 150 m (5379 stóp) |
3. Wiercenie otworów w palach fundamentowych przy użyciu wiertnicy Surface Core Drill Rig XY-42A
ZA.Użyj zewnętrznego żerdzi wiertniczej o rozmiarze 89 mm (3,50 cala), średnica otworu.
Luźna formacja: 800 mm (31,50 cala)
Twarda skała: 500 mm (19,69 cala)
Głębokość otworu: 100 m (328 stóp)
b.Głowica wiertła Surface Core Drill Rig XY-42A
Głowica wiertnicza jest hydraulicznym posuwem podwójnych cylindrów olejowych i mechaniczną przekładnią.
Zakres kąta obrotu wiercenia: 0 ° –360 °
DO. Wrzeciono
Lista prędkości wrzeciona (obr / min)
| Numer stopnia mocy wiertnicy rdzeniowej XY-42A | Prędkość obrotowa maszyny 1500 obr / min | Prędkość maszyny moc 1000 obr / min | |
| Naprzód | Wolno 4 | 82, 151, 215, 313 | 54. 100, 143,207 |
| Wysoka 4 | 251, 463, 661,961 | 166, 307, 437, 636 | |
| Odwrócić | Wolno 1 | 67 | 44 |
| Wysoka 1 | 205 | 13 | |
Maks.Moment obrotowy wrzeciona wiertnicy rdzeniowej XY-42A:
Wydajność maszyny 30 kW (40 KM), prędkość 1500 obr / min: 3,2 kN • m (2358 lbf • ft)
Wydajność maszyny 22 kW (29,5 KM), prędkość 1000 obr / min: 3,5 KN • m (2580 lbf • ft)
Maks.Udźwig: 80 KN (17984 funtów siły)
Maks.Ciśnienie zasilania: 60 KN (13488 funtów siły)
Bocian wrzecionowy: 600 mm (23,62 cala)
ID wrzeciona: 92 mm (3,62 cala)
RE. Wciągnik do powierzchniowej wiertnicy rdzeniowej XY-42A
Prędkość podnoszenia (trzecia warstwa pojedyncza linia)
Prędkość obrotowa maszyny 1500 obr / min: 0,78, 1,44, 2,06, 2,99 m / s (2,56, 4,72, 6,76, 9,81 stopy / s)
Prędkość maszyny 1000 obr / min: 0,52, 0,96, 1,36, 1,98 m / s (1,71, 3,15, 4,46, 6,49 stopy / s)
Maks.Udźwig jednej linii
Moc maszyny Wydajność 30 kW (40 KM), prędkość 1500 obr / min: 30 KN (6744 lbf)
Moc maszyny, wydajność 22 kW (29,5 KM), prędkość 1000 obr / min: 34 KN (7643 lbf)
Średnica liny stalowej: 16 mm (0,63 cala)
Pojemność bębna: 90 m (295,2 stóp)
Średnica bębna: 285 mm (11,22 cala)
Średnica bębna hamulcowego: 490 mm (19,29 cala)
Szerokość taśmy hamulcowej: 120 mm (4,72 cala)
MI. Skrzynka zmiany sprzęgła i prędkości wiertnicy do rdzeni powierzchniowych XY-42A
Pojedyncze sprzęgło cierne typu suchego.
W skrzynce zmiany prędkości prędkość zmienia się przesuwając bieg do przodu 4, do tyłu 1.
FA. Rama typu płozowego (z podstawą ślizgową)
Usuń długość: 460 mm (18,11 cala)
Odległość między wiertłem a wierzchołkiem otworu: 310 mm (12,20 cala)
SOL. Pompa olejowa
Pojedyncza pompa zębata
Przemieszczenie: 32 + 12 l / min (8,5 + 3,2 galonów amerykańskich / min)
Ciśnienie robocze: 0–8 MPa (0–1160 psi)
Maks.Ciśnienie: 12 MPa (1740 psi)
Prędkość (r / min): 1500
H. Moc wiercenia powierzchniowej wiertnicy rdzeniowej XY-42A
| Typ nazwy | Silnik elektryczny Y200L-4 | Silnik wysokoprężny Deutz F4L 912 |
| Moc | 30 KW (40 KM) | 38KW (51 KM) |
| Prędkość | 1500 obr / min | 1800 obr / min |
JA. Wymiary (dł. × szer. × wys.): 2730 × 1100 × 1860 mm (107,5 × 43,3 × 73,2 cala)
JOT. Waga (bez zasilacza): ok.1800 kg (3969 funtów)
