Szczegóły Produktu:
|
| Rodzaj: | Wiertnica rdzeniowa | Głębokość Koperku: | 1000M (BQ) |
|---|---|---|---|
| Średnica dziury: | BQ,NQ,HQ,PQ | Kąt wiercenia: | 45°-90° |
| Maksymalny moment obrotowy: | 3700N.m | podanie: | górnictwo |
| Silnik: | Cummins 6CTA8.3-C180 | Pojemność wycofania: | 30KN |
| Waga brutto: | 9300 kg | Moc silnika: | 145 kW |
| Rozmiar: | 5100 × 2200 × 2650 mm | ||
| High Light: | wiertarka rdzeniowa,hydrauliczna wiertnica rdzeniowa |
||

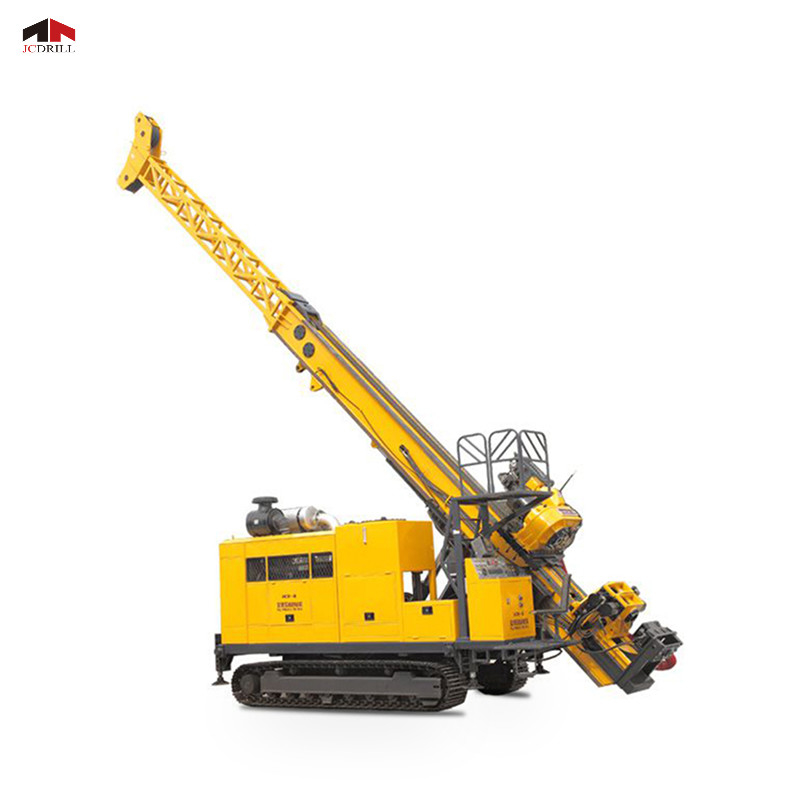

Pełna hydrauliczna wiertnica z rdzeniem diamentowym zamontowana na płozie i przyczepie gąsienicowej
Podanie
Hydrauliczna wiertnica rdzeniowa JCD1000 z pełną hydrauliką i rotatorem przyjęła technologię rdzeniowania przewodowego, była dominującym typem wiertnicy do poszukiwania stałych złóż mineralnych w rozwiniętych powiatach na świecie.Jest to również kierunek rozwoju techniki wiertniczej i sprzętu wiertniczego w Chinach. Ten rodzaj hydraulicznej wiertnicy geologicznej może zastąpić produkty importowane.
Charakterystyka
Może być stosowany do eksploracji i poszukiwania geologii, metalurgii, węgla, ropy naftowej, gazu ziemnego, wód gruntowych i innych gałęzi przemysłu.Hydrauliczna wiertnica rdzeniowa JCD1000 jest wyposażona w seryjną pompę napędzającą silnik.Podawanie i podnoszenie rotatora są napędzane w konstrukcji cylindra bezpośrednio popychającego, o skoku 3,5 m (11,5 stopy).Obroty wrzeciona napędza pojedynczy silnik.Posiada cztery mechaniczne zmiany zakresu prędkości, a prędkość może być regulowana hydraulicznie wraz ze zmianą wieży.Hydrauliczna wiertnica geologiczna ma prostą konstrukcję.Jest lekki i łatwy do przenoszenia;maszt ma funkcje ślizgania się i dotykania podłoża;podnoszenie i opuszczanie wrzeciona za pomocą siłownika hydraulicznego;można go złożyć do transportu i przeniesienia.Otwór wrzeciona ma dużą średnicę.
Specyfikacja
| Silnik wysokoprężny hydraulicznej wiertnicy rdzeniowej JCD1000 | Model | Cummins 6BTA5.9-C180 (turbodoładowany i chłodzony wodą doładowania) |
| Przemieszczenie | 5,9 l (1,56 galonów amerykańskich) | |
| Moc | 132 kW (180 KM) | |
| Znamionowe obroty na minutę (ustawienie fabryczne) | 2200 obr/min | |
| Zdolność wiercenia hydraulicznej wiertnicy geologicznej | Hydrauliczna wiertnica rdzeniowa BQ | 1000m (3280 stóp) |
| Hydrauliczna wiertnica rdzeniowa NQ | 700m (2296 stóp) | |
| Wiertnica geologiczna HQ | 500m (1640 stóp) | |
| Hydrauliczna wiertnica geologiczna PQ | 300m (984 stóp) | |
| Silnik obrotowy | Hydrauliczny producent zmiennych silnikowych: SAUER-DANFOSS | |
| RPM | Cztery zmiany/Steeples Zmień 0-1100 obr./min | |
| Stosunki | 1. 14.422:1 2. 8.171:1 3. 4.519:1 4. 2.652:1 | |
| Hydrauliczna wiertnica rdzeniowa z głowicą wiertniczą JCD1000 | Otwieracz do głowy | Styl obrotowy, uruchamiany ręcznie |
| Uchwyt hydrauliczny (PQ) | Hydraulicznie otwierany, zacisk sprężyny talerzowej, normalnie zamknięty typ osiowy o nośności 222 400 N | |
| Maks.Hydrauliczna wiertnica geologiczna Torque | 3700 N·m (2727 lbf·ft) | |
| Trzymaj Średnica | 121 mm (4,76 cala) | |
| Maks.Udźwig wrzeciona | 150 kN (33720 funtów siły) | |
| Maks.Hydrauliczna wiertnica rdzeniowa Feeding Power | 60 kN (13480 funtów siły) | |
| Pompa hydrauliczna Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania rotatora, pompy błotnej wciągarki i podnośników poziomujących.Z systemem wykrywania obciążenia. | Producent: DANFOSS Pierwsza pompa: 148LPM przy 31,5MPa Druga pompa: 120LPM przy 28MPa Trzecia pompa: 50 LPM przy 16MPa | |
| Wydajność hydrauliczna wiertnica rdzeniowa JCD1000 | 310 l (82 galony amerykańskie) | |
| Siła podnoszenia (pojedynczy drut) | 57kN (12814 lbf) (nagi bęben) | |
| Prędkość podnoszenia (pojedynczy drut) | 38-70m/min (goły bęben) | |
| Podnośnik hydrauliczny geologiczny wiertnica | Średnica drutu stalowego | 18 mm (0,71 cala) |
| Długość drutu stalowego | 50 m (164 stopy) | |
| Siła podnoszenia (pojedynczy drut) | 1200 kg (2646 funtów) (nagi bęben) | |
| Prędkość podnoszenia (pojedynczy drut) | 60-90m/min (nagi bęben) | |
| Średnica drutu stalowego | 5,3 mm (0,2 cala) | |
| Długość drutu stalowego | 1000 m (3280 stóp) | |
| Wysokość masztu | 9,6 m (31,49 stóp) | |
| Kąt regulacji masztu | 0°—90° | |
| Kąt wiercenia | 45º w poziomie do 90º w pionie w dół | |
| Podawanie paszy | 15000 kg (33075 funtów) | |
| Maszt | Napór paszy | 6000 kg (13230 funtów) |
| Pociągnij pręt | 3m lub 6m (9,84 stopy lub 19,68 stopy) | |
| Skok karmienia | 3500 mm (137,80 cala) | |
| Skok poślizgu | 600 mm (23,62 cala) | |
| Rodzaj | Pompa tłokowa Triplex Tłok | |
| Pompa do błota | Model | BW160/10 |
| Udar mózgu | 70 mm (2,76 cala) | |
| Ciśnienie tłoczenia | 2,5, 4,0, 6,5, 10,0 MPa (363, 580, 943, 1450 psi) | |
| Zakres mocowania | 55,5-110 mm (2,19-4,33 cala) przez otwór Ф154 mm (6,06 cala) | |
| Waga (typ platformy) | 9300 kg (20506 funtów) | |
| Inni | Wymiary (dł.×szer.×wys.) | 5100×2200×2650mm (200×86,6×104,3 cala) |
| Sposób transportu | Gąsienica |
Pokazywać
Usługa
W naszym systemie obsługi posprzedażnej ustanawiamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu oraz środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną wykorzystane w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacją i kartą gwarancyjną.
Zapewniamy "jeden sprzęt i jeden przypadek, niekończący się serwis, a mianowicie serwis posprzedażny rozpoczynający się od potwierdzenia zamówienia, przez cały okres użytkowania sprzętu.
