Szczegóły Produktu:
|
| Numer modelu: | AK60 | Twardość skały wiertniczej: | F = 6-20 |
|---|---|---|---|
| Rodzaj: | Wiertnica obrotowa | Stosowanie: | Wiercenie kotwiczne, budowa |
| Głębokość wiercenia: | 60m | średnica wiercenia: | 90-150 mm |
| Zużycie powietrza: | 16-40 m3 / min | Długość rury wiertniczej: | 1500 mm |
| Zakres kąta otworu: | 0–360 ° | Prędkość obrotowa: | 30-60 obr / min |
| Moment obrotowy: | 1500N.M | Napięcie: | 12V |
| moc: | 12kw | waga: | 65 kg |
| High Light: | crawler mounted drill rig,construction drilling equipment |
||

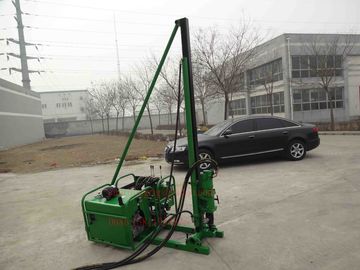

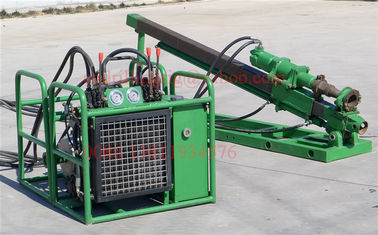

Lekka konstrukcja kotwicy do wiercenia otworów wiertniczych ISO / CE AK60
Dostępny silnik wysokoprężny i silnik elektryczny
Podanie
Konstrukcja AK-60 Anchor Drilling rig to w pełni hydrauliczna wiertarka z napędem górnym.Ta wiertnica inżynieryjna służy do wiercenia otworów kotwiących do dużych obciążeń z naprężeniem wstępnym na zboczu bocznym elektrowni wodnych, projektów kolejowych lub autostrad, a także otworów drenażowych.Służy również do zapobiegania lub rozwiązywania problemów geologicznych, takich jak osuwiska i zawalenia się skał itp. Ponadto jest również używany do wiercenia studni wodnych o niewielkich rozmiarach i otworu do fugowania strumieniem pod wysokim ciśnieniem.Rig jest już szeroko stosowany w różnych projektach, takich jak elektrownie wodne zlokalizowane w prowincjach Yunnan, Guangxi, Sichuan, Guizhou i Hubei oraz drogach ekspresowych, takich jak Ninbo-Taizhou-Wenzhou (w Zhejiang), Huangshan-Hangzhou (w Zhejiang), Dali-Baoshan (w prowincji Yunnan) Stało się to głównym priorytetem dla projektów kotwienia i zbrojenia o średniej mocy w Chinach.
Charakterystyka
1. Wiertnica budowlana ma duże możliwości wiercenia, szeroki zakres zastosowań, dużą prędkość wiercenia i wysoką wydajność wiercenia, a także potężną zdolność eliminowania wypadków.
2. Mechanizm wysuwu w wrzecionie wyjściowym głowicy napędu górnego skutecznie chroni narzędzia wiertnicze.Może zwiększyć zakres kąta nachylenia otworu i wywiercić otwór pod kątem elewacji, jednocześnie ustawiając górną głowicę napędową i górną płytę otworu w przeciwnym kierunku.
3. Zestaw montowanych z przodu regulowanych kolumn na ramie wiertniczej służy do regulacji wysokości czoła masztu, co umożliwia wygodne ustawienie w pozycji roboczej.
4. Konstrukcja takielunku jest projektem oddzielnej grupy, zapewnia dobrą demontaż, szybki i wygodny montaż i transport, lepsze środowisko pracy i mniejszą siłę roboczą, a także zdalne sterowanie i obsługę.
5. Maszt można natychmiast zamocować na pomoście bez ramy wiertniczej z elementami pomocniczymi (oś pozioma i klamry), co pozwala na znaczne zmniejszenie masy zestawu i transport elementów mocujących.
6. Importowany silnik hydrauliczny, inny główny zespół, preferencyjnie wybrany dom, renomowane i wysokiej jakości produkty zapewniają jego stabilną pracę, niezawodną jakość produktu i długą żywotność.Ma dobrą wymienność ze względu na wysoki stopień standaryzacji i szeregowania części zużywających się.
7. W pełni hydrauliczny napęd i obsługa, płynna zmiana biegów, prosta obsługa, wygodna konserwacja i niewiele części ulegających zużyciu.
8. Może być używany z różnymi metodami wiercenia, takimi jak wiercenie wiertłami węglikowymi, wiercenie pod kątem, wiercenie udarowe DTH, uzupełniające wiercenie w obudowie itp.
Specyfikacja
| Zdolność wiercenia | AK60 (moc silnika) |
| Rodzaj | Hydrauliczny (4-częściowy) |
| Głębokość otworu | 60 m |
| Średnica dziury | Φ70-Φ150 mm |
| Pręt wiertniczy (średnica x długość) | 76 mm * 1500 m / 89 × 1500 mm |
| Zakres kąta otworu | 0-360 ° |
| Prędkość wyjściowa górnej głowicy napędowej | 30-60 obr / min |
| Wyjściowy moment obrotowy głowicy napędu górnego | 1500 Nm |
| Podawanie suwu górnej głowicy napędowej | 1800 mm |
| Skok suwaka masztu | 500 mm |
| Maksymalny udźwig głowicy napędowej górnego napędu | 40 kN |
| Maksymalna siła nacisku górnej głowicy napędowej | 15 kN |
| Ciśnienie znamionowe układu hydraulicznego | 20 Mpa |
| Typ prowadnicy wiertniczej | Zasilanie cylindra hydraulicznego |
| Zacisk hydrauliczny | Dostępny |
| Silnik / Motor | KIPOR |
| Rodzaj | 4-suwowy, bezpośredni wtrysk |
| Cylinder | Dwucylindrowy, V-twin |
| System chłodzenia | chłodzony powietrzem |
| Model | KD2V86F |
| Moc | 12 kW |
| Prędkość robocza | 3600 obr / min |
| Waga | 65 kg |
| System hydrauliczny | Pompa zębata |
| Rodzaj | Pompa zębata (pompa 3-złączowa) |
| Przepływ | 16/12 / 5L / min |
| Ciśnienie | 18MPa |
Pakowanie i dostawa
Usługa
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną
