Szczegóły Produktu:
|
Numer modelu: | TWD200 | Głębokość wiercenia: | 0-200m |
---|---|---|---|
Średnica wiercenia: | 254mm | Długość rury wiertniczej: | 2/3m |
Stosowanie: | wiercenie studni | Metoda wiercenia: | Wiercenie DTH i wiercenie w błocie |
Prędkość obrotowa: | 0-80 obr./min | Moc silnika: | 22KM |
Rura wiertnicza: | 76/89mm | Pompa do błota: | BW250 |
Gwarancja: | 1 ROK | Pojemność wycofania: | 8,5 tony |
Moment obrotowy: | 2600NM | ||
High Light: | water well drilling equipment,water borehole drilling equipment |

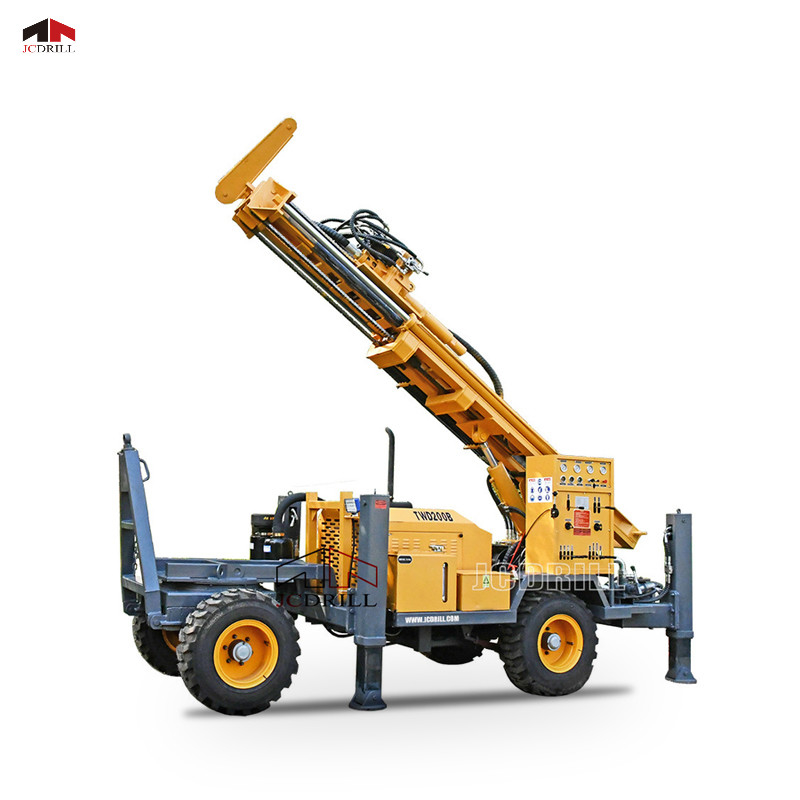

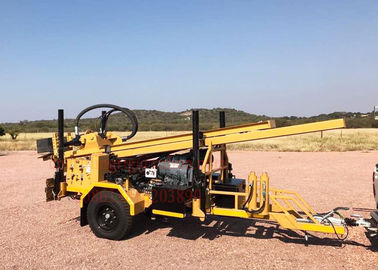

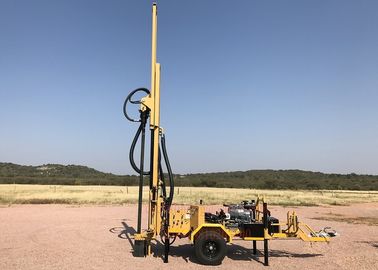

Wiertnica do studni na przyczepie TWD200, wiercenie za pomocą sprężarki powietrza i pompy błotnej max.200m, 254mm
Podanie
Stół do wiercenia studni dla organizacji pozarządowych i klientów prywatnych.W większości przypadków, gdy odwierty wiercone są w Afryce, jest to montaż pomp ręcznych lub pomp solarnych o wielkości mniejszej niż 6". Z tego powodu na otworach obrotowych błota potrzebowaliśmy wydajności 8", a na DTH 6". To jest wystarczająco duże do montażu większości pomp wodnych. Platforma musi być w stanie obsłużyć instalacje z 6" obudowami PVC.
Charakterystyka
Wykorzystuje sprawdzoną technologię, taką jak silnik deutz F3L912 i nawet po długich okresach wiercenia nadal możesz trzymać rękę na zbiorniku hydraulicznym. Zdecydowaliśmy się na użycie zaworów Roquete, główne części wykorzystują znaną na całym świecie markę, taką jak importowany z USA silnik Eaton o wysokim momencie obrotowym, Włochy importowały zawór hydrauliczny Hydro-control, Niemcy importowały sprzęgło KTR i pompę hydrauliczną USA Vickers.
Ta platforma wykorzystuje rury wiertnicze 89 mm z gwintami 2 i 3/8 API Internal Flush.Zmniejsza to tarcie w przypadku wiercenia obrotowego w błocie, ponieważ średnica złącza wewnętrznego wynosi 44 mm. Wieża wiertnicza jest teleskopowa i wykorzystuje bloki ziemne w celu zmniejszenia tarcia i jest bezpośrednio połączona z cylindrem podającym. Głowica wiertnicza jest napędzana przez napęd silnikowy firmy Eaton z przekładnią produkuj z momentem obrotowym 2600 Nm. Więc jeśli chcesz produktu wysokiej jakości, który może wiercić otwory do 200 mm.
Wiercenie TWD200 do wód gruntowych może wykorzystywać powietrze, pianę lub płuczkę obrotową do wiercenia udarowego według różnych tekstur.
Jest szeroko stosowany w przemysłowych i rolniczych projektach ochrony wód, takich jak wiercenie studni, studnie testowe lub inne odwierty poszukiwawcze.
W szczególności, w otworze wiertniczym do ogrzewania geotermalnego, może również spełniać podstawę inżynieryjną dla zbrojenia, luźnego żwiru wiertniczego formacji skalnych związanych z różnorodną inżynierią.
Specyfikacja
Geologia wiercona | Wszystkie rodzaje |
Głębokość wiercenia | 0-200 m² |
Średnica wiercenia | 90 - 200mm (DTH.max.6''młotek) |
Średnica wiercenia | 90 - 250 mm (wiercenie w błocie) |
Montaż platformy | 1 kompletna jednostka, napędzana silnikiem głównym |
Mobilność | Dwukołowa przyczepa drogowa tandem |
Transport | Holowany przez pickupa lub lekką ciężarówkę |
Rura wiertnicza (średnica x długość) | 76/89mm x 2m² |
Pompa piany | Napęd hydrauliczny (opcjonalnie) |
Waga | 2700 kg |
System rotacji i podawania | |
Napęd głowicy górnej za pomocą siłownika hydraulicznego | |
Moment obrotowy | 2600 Nm |
Prędkość | 0 - 80 obr./min. |
Podróż głową | 2,25 metra |
Pojemność podciągania | 8,5 tony |
Prędkość podciągania - powolny posuw | 1,22 metra/min |
Szybkość podciągania – szybki posuw | 12,26 metra/min |
Posuw powolny posuwu | 0-1,88 metra/min |
Szybkie posuwy w dół | 0-16,90 metra/min |
Skok posuwu | 2350mm |
Silnik wysokoprężny | |
Brnd | Deutz |
Moc | 33KW |
Model | F3-912 |
Prędkość | 2300 obr/min |
Typ chłodzenia | powietrze |
Rura wiertnicza | |
Długość rury wiertniczej | 2,00 metra |
Średnica rury wiertniczej | 76/89 mm |
Wątek | 2 3/8 REG API Mod |
Prędkość zasilacza | 3000 obr./min. |
Załaduj pakiet zasilania | max.47 KM. |
Pompa piany (opcjonalnie) | |
Przepustowość | 400 litrów/min |
Zbiornik na piankę | 50 litrów |
Maks.ciśnienie robocze | 40 barów |
System hydrauliczny | |
Pojemność zbiornika hydraulicznego | 180 litrów |
Podnośnik stabilizujący | |
2 tylne podnośniki hydrauliczne i 1 mechaniczne (2 przednie podnośniki hydrauliczne opcjonalnie). | |
Nudziarz | 150 mm. |
Udar mózgu | 520 mm |
System powietrzny | |
Smarownica typu Venturi do wierteł wgłębnych. | |
Maks.nacisk | 40 barów |
Pojemność zbiornika oleju | 8 litrów |
Wymiar | |
Całkowita długość | 4100mm |
Całkowita szerokość | 1890mm |
Całkowita wysokość | 2100 mm |
Usługa
W naszym systemie obsługi posprzedażnej ustanawiamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu oraz środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną wykorzystane w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacją i kartą gwarancyjną.
Zapewniamy "jeden sprzęt i jeden przypadek, niekończący się serwis, a mianowicie serwis posprzedażny rozpoczynający się od potwierdzenia zamówienia, przez cały okres użytkowania sprzętu.
