Szczegóły Produktu:
|
Numer modelu: | AK80E | Twardość skały wiertniczej: | F = 6-20 |
---|---|---|---|
Rodzaj: | Wiertnica obrotowa | Stosowanie: | Wiercenie kotwiczne, budowa |
Głębokość wiercenia: | 80m | średnica wiercenia: | 130-200mm |
Zużycie powietrza: | 16-40 m3 / min | Długość rury wiertniczej: | 1500 mm |
Zakres kąta otworu: | 0–360 ° | Prędkość obrotowa: | 30-80 obr / min |
Moment obrotowy: | 2500N.m | Napięcie: | 12V |
moc: | 24 kW | waga: | 120 kg |
High Light: | anchor drilling rig,construction drilling equipment |
Przenośna wiertnica kotwiczna do budowy spadków o głębokości wiercenia 80 m, średnica 200 mm Pojemność AK80E
Dostępny silnik wysokoprężny i silnik elektryczny
Podanie

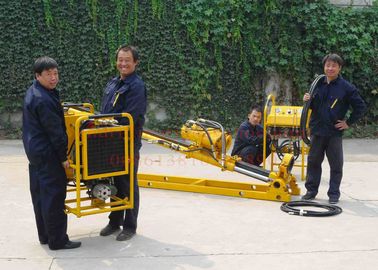

Konstrukcja AK-80 Anchor Drilling rig to w pełni hydrauliczna wiertarka z napędem górnym.

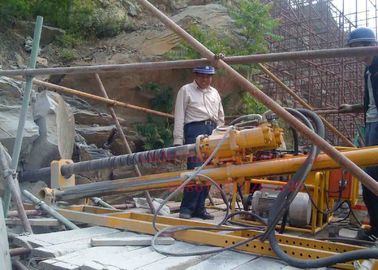

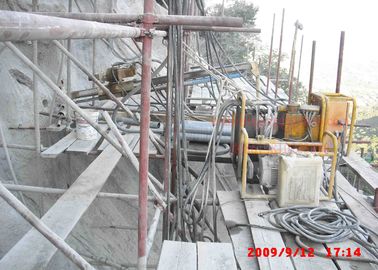

Wiertnica inżynieryjna służy do wiercenia ciężkich otworów kotwowych do napinania wstępnego na zboczach bocznych projektów elektrowni wodnych, kolejowych lub autostradowych, a także otworów odwadniających.Służy również do zapobiegania lub rozwiązywania problemów geologicznych, takich jak osuwiska i zawalenia się skał itp. Ponadto jest również używany do wiercenia małych studni wodnych i otworów do iniekcji wysokociśnieniowych. projekty, takie jak elektrownie wodne w prowincjach Yunnan, Guangxi, Syczuan i Hubei.
Stała się również pierwszą priorytetową maszyną do średnich projektów kotwienia i wzmacniania w Chinach.
Charakterystyka
1. Posiada duże możliwości wiercenia, szeroki zakres zastosowań, dużą prędkość wiercenia i dużą ilość wiercenia
wydajność, a także potężna zdolność eliminowania wypadków.
2. Mechanizm przedłużający, wbudowane wrzeciono wyjściowe górnej głowicy napędu, może skutecznie chronić narzędzia wiertnicze.
Może zwiększyć zakres kąta nachylenia otworu i wywiercić kąt podniesienia otworu, jednocześnie ustawiając górny napęd
głowica i górna płyta otworu w przeciwnym kierunku.
3. Do regulacji wysokości czoła masztu służy zestaw kolumn regulowanych montowanych z przodu na ramie wiertniczej
łatwo dopasować do miejsca otworu.
4. Konstrukcja zestawu jest oddzielną grupą, zapewnia dobrą rozłączność, szybki i wygodny montaż
i transport, najlepsze środowisko pracy i mniejsza siła robocza, a także zdalne sterowanie i
operacja.
5. Maszt można natychmiast zamocować na pomoście bez ramy wiertniczej z elementami pomocniczymi (oś pozioma i
klamry), co pozwala znacznie zmniejszyć wagę maszyny i transport elementów mocujących.
6. Importowany silnik hydrauliczny, inny główny zespół preferencyjnie wybrany w domu, renomowany i
Produkty wysokiej jakości zapewniają stabilną pracę, niezawodną jakość produktu i długą żywotność.
Ma dobrą wymienność dzięki wysokiemu stopniowi standaryzacji i serializacji części zużywających się.
7. Pełny napęd i obsługa hydrauliczna, bezstopniowa zmiana biegów, prosta obsługa, wygodna konserwacja i kilka
części zużywające się.
8. Może być używany z różnymi metodami wiercenia, takimi jak wiercenie wiertłami węglikowymi, wiercenie pod kątem, wiercenie udarowe DTH i uzupełniające wiercenie w obudowie itp.
Specyfikacja
Nie. | Specyfikacja | Dane. |
1 | Głębokość otworu | 80-100m |
2 | Średnica dziury | 200-130 mm |
3 | Pręt wiertniczy | 89/114 × 1500 mm |
4 | Zakres kąta otworu | 0-120 ° |
5 | Prędkość obrotowa | 5-180 obr / min |
6 | Moment obrotowy | 3500NM |
7 | Skok karmienia | 1800mm |
8 | Skok suwaka masztu | 500mm |
9 | Siła podnoszenia | 45 kN |
10 | Max.Feed Foce | 30 kN |
11 | Ciśnienie hydrauliczne | 18 Mpa |
12 | Silnik | Y200L-4 |
13 | Moc | 30Kw |
14 | Rozmiar | 3400 × 1000 × 1500 mm |
15 | Waga | 1700 kg |
16 | Waga najcięższej części | 200 kg |
Pakowanie i dostawa
Usługa
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną
