Szczegóły Produktu:
|
| Numer modelu: | AK120 | Twardość skały wiertniczej: | F = 6-20 |
|---|---|---|---|
| Rodzaj: | Wiertnica obrotowa | Stosowanie: | Wiercenie kotwiczne, budowa |
| Głębokość wiercenia: | 120m | średnica wiercenia: | 90-250mm |
| Zużycie powietrza: | 16-40 m3 / min | Długość rury wiertniczej: | 1500 mm |
| Zakres kąta otworu: | 0–360 ° | Prędkość obrotowa: | 30-80 obr / min |
| Moment obrotowy: | 3500-10000N.m | Napięcie: | 12V |
| moc: | 37kw | waga: | 300 kg |
| High Light: | crawler mounted drill rig,anchor drilling rig |
||
80-120 m Głębokość wiercenia Sprzęt do wiercenia z podwójnym górnym napędem do otworów na palach o dużej średnicy AK120
Dostępny silnik wysokoprężny i silnik elektryczny
Podanie

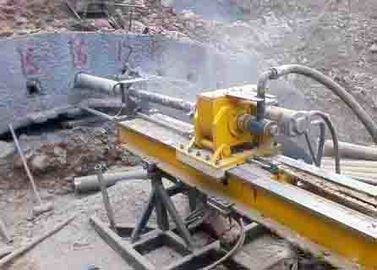

Wiertnica kotwiczna AK120 to w pełni hydrauliczna wiertarka z podwójnym napędem od góry.Jest szeroko stosowany do wiercenia dużych otworów na druty napinające, otworów na pale o dużej średnicy i otworów do fugowania na zboczu bocznym elektrowni wodnej, projektów dróg ekspresowych lub kolejowych, a także małych otworów na pali fundamentowe itp.
Charakterystyka
1. Głowica napędowa z podwójnym górnym napędem umożliwia różne metody wiercenia, takie jak:
2. Podczas wiercenia otworu w grubszej (30 ～ 50 m) strefie spękań lub zbiegach, tylna głowica napędzana połączona z wiertłem wewnętrznym i młotem DTH, w celu wykonania udarowego wiercenia obrotowego, w międzyczasie przednia głowica napędowa obraca następującą obudowa do ochrony ściany otworu.
3. Podczas wiercenia otworu w niespójnej formacji wierzchniej, warstwie ruchomego piasku lub warstwie mułu, wewnętrzne narzędzie wiertnicze używa konwencjonalnych narzędzi obrotowych lub długich wierteł ślimakowych, w międzyczasie przednia głowica napędowa obraca dalszą obudowę w celu ochrony ściany otworu.
4. Podczas wiercenia otworu w stanie nienaruszonym, tylko jedna głowica jest używana do zwykłego wiercenia obrotowego lub udarowo-obrotowego.
5. Charakteryzuje się wysokim udźwigiem i wyjściowym momentem obrotowym, dużą zdolnością rozwiązywania problemów i wysoką wydajnością wiercenia.
6. Przeprowadza mechanizację niszczenia pręta i osłonki, ponieważ jest wyposażony w zacisk i łamacz, dzięki czemu może znacznie zmniejszyć siłę roboczą i zwiększyć wydajność pracy.

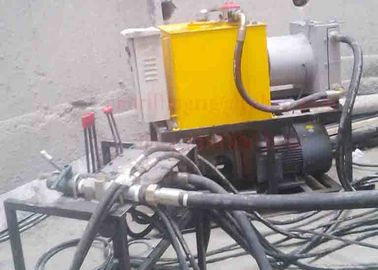

7. W maszynie zastosowano konstrukcję blokową i połączoną oraz system podwójnych pomp hydraulicznych, dzięki czemu cechuje się dobrą demontażem, wygodnym montażem i demontażem, a szczególnie nadaje się do pracy w niewygodnych obszarach górskich.
Specyfikacja
| Głębokość wiercenia | 120 ~ 80m |
| Średnica wiercenia | ¢ 110 ~ ¢ 250 mm |
| Kompensacja mocy głowy przed podróżą | 400mm |
| Zanurzenie wiertnicze | -10 ~ 90 ° |
| Prędkość głowicy mocy | po głowicy zasilającej 3 ~ 130r / min przed głowicą 3 ~ 22r / min |
| Głowica mocy Maksymalny moment obrotowy | moc za głowicą 3500Nm poprzednia głowica 10000Nm |
| Skok głowy mocy | 1500mm |
| skok poślizgu masztu | 600mm |
| Zalecane specyfikacje wierteł | ¢ 89 × 1000;¢ 114 × 1000 |
| Zalecane specyfikacje obudowy | ¢ 168 × 1000;¢ 178 × 1000;¢ 194 × 1000 |
| moc posuwu głowicy | siła podnoszenia 100KN;zwiększyć ciśnienie 52KN |
| moment szekli obudowy | 15KNm |
| Typ silnika | Y180L-4 × 2 |
| Całkowita moc | 44KW |
| ciśnienie znamionowe układu hydraulicznego | 18Mpa |
| Całkowita masa zestawu | 2500 kg |
| maksymalna jakość rozpadu | 400 kg |
| Wymiar hosta | Dł. × szer. × wys. 3500 × 1200 × 1600 mm |
Pakowanie i dostawa
Usługa
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną
