Szczegóły Produktu:
|
| Model: | YGL-100Q | Twardość skalna: | F = 6-20 |
|---|---|---|---|
| Rodzaj: | Wiertnica obrotowa | Stosowanie: | Wiercenie kotwiczne, budowa |
| Głębokość wiercenia: | 40-150m | średnica wiercenia: | 130-250mm |
| Zużycie powietrza: | 11,3-25 m3 / min | DŁUGOŚĆ RURY WIERTŁOWEJ: | 3000 mm |
| Zakres kąta otworu: | 0–90 ° | Prędkość obrotowa: | 30-80 obr / min |
| Moment obrotowy: | 6000N.m | moc: | 57KW |
| waga: | 6100 kg | Wiertło dia.: | 76 mm, 89 mm, 102 mm |
| Skalowalność: | 24 ° | Stroke Feed: | 3,66 m |
| rozmiar: | 6900 × 2200 × 2200 mm | Młot DTH: | DHD3,5, Ql-40 DHD340 DHD350Q DHD360 |
| High Light: | crawler mounted drill rig,construction drilling equipment |
||

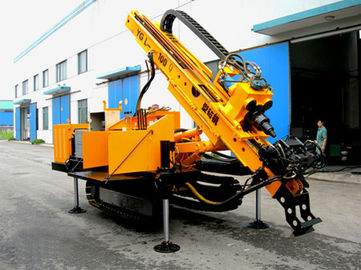

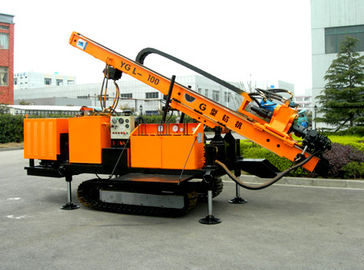

Wiertnica gąsienicowa z długim posuwem, pełne hydrauliczne urządzenie wiertnicze YGL-100Q
Dostępny silnik wysokoprężny i silnik elektryczny
Podanie
YGL-100Q Crawler Anchor Drilling rig to rodzaj wielofunkcyjnej wiertnicy gąsienicowej z pełną hydrauliczną głowicą (napęd górny).Ta kotwica wiertnicza może być stosowana do budowy dużego otworu kotwiczącego pod naprężeniem tonażowym dla elektrowni wodnej, linii kolejowej, autostrady, otworu drenażowego i geologicznego zapobiegania katastrofom w celu zapobiegania osuwiskom i zawaleniom skał.
Charakterystyka
1. Duży moment obrotowy i długa droga posuwu wiertnicy inżynieryjnej sprawiają, że prędkość odwiertu jest szybsza, zdolność usuwania wypadku lepsza, a efektywność prac wiertniczych wyższa.
2. Mechanizm wysuwu w wrzecionie wyjściowym głowicy napędu górnego skutecznie chroni narzędzia wiertnicze.
3. Mechanizm zmiany biegów głowicy napędowej górnego napędu przyjmuje metodę zmiany biegów hydraulicznej, która ma mocną stronę w postaci szybkości, wygody, niezawodności itp. Zmiany biegów.
4. Hydrauliczne urządzenie zaciskowe i kluczowe znacznie skraca czas asysty, a także zmniejsza intensywność pracy operacyjnej.
5. Podwozie to stalowe gąsienice z rotatorem, co ułatwia obsługę maszyny.
6. Wszystkie elementy hydrauliczne są wybierane z produktów znanych na całym świecie marek w celu uzyskania wysokiej niezawodności i stabilności działania.
7. Może być używany z różnymi metodami wiercenia:
Wiertarka ślimakowa na sucho bez cyklu pracy
Wiertarka udarowa DTH w warstwie skały za pomocą powietrza
Wiertarka do błota w warstwie piasku
Młot DTH z wiertłem rurowym w powietrzu w miejscu pękniętej skały
Specyfikacja
| 1 | Głębokość wiercenia (m) | 150 ~ 60 |
| 2 | Średnica wiercenia (mm) | Ф130 ~ 250 |
| 3 | Rozmiar wiertła (mm) | Ф89 × 2000, Ф127 × 2000 |
| 4 | Prędkość wyjściowa głowicy (dodatnia i ujemna) (obr./min) | 37/74;84/168 |
| 5 | Maksymalny wyjściowy moment obrotowy głowicy (Nm) | 6000 |
| 6 | Skok głowicy (mm) | 2800 |
| 7 | Maksymalna siła ciągnięcia głowicy (kN) | 55 |
| 8 | Największa siła posuwu głowicy napędowej (kN) | 40 |
| 9 | Skok poślizgu masztu (mm) | 500 |
| 10 | Zdolność pokonywania wzniesień (°) | 20 ° |
| 11 | Kąt obrotu (°) | 360 ° |
| 12 | Moc diesla (kW) | 75 |
| 13 | Moc silnika (kW) | 37 |
| 14 | Wymiary zewnętrzne zestawu (stan transportowy) (mm) | około 5000 × 2000 × 2300 |
| 15 | Masa zestawu (kg) | około 4000 |
| 16 | Opcje | 1. wysoka prędkość głowicy napędowej czwartego biegu: 180 obr./min |
Pakowanie i dostawa
Usługa
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną
