Szczegóły Produktu:
|
Model: | JKM458 | Twardość skalna: | F = 6-20 |
---|---|---|---|
Rodzaj: | Wiertnica obrotowa | Stosowanie: | Wiercenie kotwiczne, budowa |
Głębokość wiercenia: | 40-200m | średnica wiercenia: | 90-250mm |
Zużycie powietrza: | 11,3-25 m3 / min | DŁUGOŚĆ RURY WIERTŁOWEJ: | 3000 mm |
Zakres kąta otworu: | 0–90 ° | Prędkość obrotowa: | 30-80 obr / min |
Moment obrotowy: | 4000Nm | moc: | 57KW |
waga: | 6500 kg | Wiertło dia.: | 76 mm, 89 mm, 102 mm |
Skalowalność: | 24 ° | Stroke Feed: | 3,66 m |
rozmiar: | 6900 × 2200 × 2200 mm | Młot DTH: | DHD3,5, Ql-40 DHD340 DHD350Q DHD360 |
High Light: | crawler mounted drill rig,anchor drilling rig |

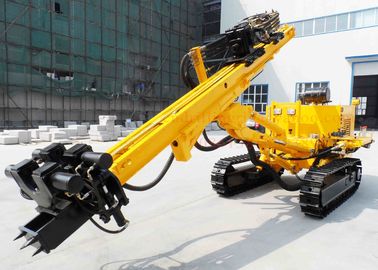

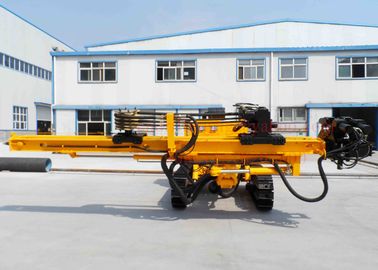

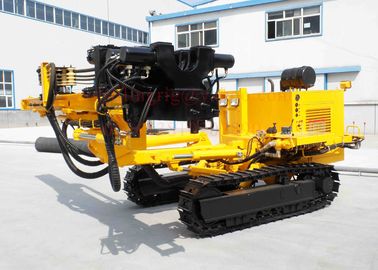

Wiertnica gąsienicowa do budowy kotwic, zdolność wiercenia 150 m Wiertnica obrotowa gąsienicowa JKM610
Dostępny silnik wysokoprężny i silnik elektryczny
Podanie
Wiertnica gąsienicowa JKM610 do głębokich otworów nadaje się do różnych technik i metod wiercenia, takich jak: wiercenie udarowe DTH, wiercenie eksploracyjne geologiczne za pomocą odpylacza, niecykliczne wiercenie na sucho ślimakowe, wiercenie z cyrkulacją błota, wiercenie otworów w obudowie itp Podczas pracy wiertarki tylko młot DTH zużywa sprężone powietrze, zwłaszcza w trudnych warunkach pracy, wiercenie to zawsze może zapewnić operatorowi doskonałe rozwiązania. Wszystkie główne elementy hydrauliczne są wybrane z importowanych lub znanych produktów, które sprawiają, że maszyna ma stabilną, niezawodną i trwałą wydajność.
Charakterystyka
1. Duży moment obrotowy wiertnicy poszerza zakres zastosowania, zwiększa prędkość odwiertu, zdolność usuwania wypadków jest lepsza, a wydajność wiercenia wyższa.
2. Mechanizm wysuwu w wrzecionie wyjściowym głowicy napędu górnego skutecznie chroni narzędzia wiertnicze.
3. Mechanizm zmiany biegów głowicy napędowej górnego napędu przyjmuje metodę zmiany biegów hydraulicznej, która ma mocną stronę w postaci szybkości, wygody, niezawodności itp. Zmiany biegów.
4. Hydrauliczne urządzenie zaciskowe i kluczowe znacznie skraca czas asysty, a także zmniejsza intensywność pracy operacyjnej
5. Platforma jest zamontowana na gąsienicach, co ułatwia poruszanie się maszyny.
6. Większość elementów hydraulicznych jest wybierana z produktów znanych na całym świecie marek w celu uzyskania wysokiej niezawodności i stabilności działania.
7. Może być stosowany różnymi metodami wiercenia, takimi jak: Niecyklowa wiertarka ślimakowa na sucho DTH Wiertarka udarowa w warstwie skały za pomocą powietrza Wiertarka z cyrkulacją błota w warstwie gleby piaszczystej Młot DTH z wiertłem rurowym w obszarze tłuczonej skały za pomocą powietrza
8. Wiertnica gąsienicowa JKM458 posiada system poziomowania (ramię wiertnicze) jest w stanie ustawić maszt pod różnym kątem i na różnej wysokości bez konieczności przemieszczania platformy wiertniczej.Może również pracować przy wierceniu kotwicznym w głębokich fundamentach.
9. Wiertnica JKM458 może być instalowana za pomocą urządzenia do iniekcji strumieniowej w celu zwiększenia wysokości roboczej kotwienia głowicy podczas wiercenia.
Specyfikacja
1 | Twardość skały | F = 6-20 | ||||
2 | Średnica dziury | mm | 90-254 | |||
3 | Głębokość otworu | Wiercenie DTH | 150m | |||
4 | Głębokość otworu | Wiercenie przeciążeniowe | 40m | |||
5 | Moment obrotowy | Nm | 7500 | |||
6 | Prędkość obrotowa | rpm | 0-60 | |||
7 | Maks.Siła posuwu | KN | 40 | |||
8 | Maks.Siła podnoszenia | KN | 80 | |||
9 | Maks.Prędkość posuwu | M / min | 15 | |||
10 | Maks.Prędkość podnoszenia | M / min | 15 | |||
11 | Max Swing of Boom | ° | 45 ° w lewo / 45 ° w prawo | |||
12 | Max Dump of Boom | ° | w górę60 w dół20 | |||
13 | Max Swing of Guide | ° | 30 (L) / 91 (R) lub 91 (L) / 30 (R) | |||
14 | Maksymalny zrzut przewodnika | ° | 180 | |||
15 | Feed Stroke | m | 3 | |||
16 | Marka silnika | CUMMINS | ||||
17 | Model | 4BTA3.9-C100 | ||||
18 | Znamionowa moc konia | Kw | 74 | |||
19 | Układ elektryczny | 24 | Wolt | |||
20 | Cylinder | 4 | ||||
21 | Siła zacisku | KN | 157 | |||
22 | Średnica pręta zaciskowego | mm | 76-219 | |||
23 | Siła podnoszenia wciągarki (opcja) | T | 1 | |||
24 | Zużycie powietrza | M³ / min | 11-25 | |||
25 | Typ sprężarki | Śruba obrotowa / ruchoma | ||||
26 | Wymagane ciśnienie sprężarki | Mpa | 1,2-2,4 | |||
27 | Maks.Szybkość podróży | Km / h | 2 | |||
28 | Gradeability | ° | 24 | |||
29 | Szerokość ostrogi | mm | 324 | |||
30 | Waga netto | kg | 6600 | |||
31 | Długość przesyłki | mm | 7500 | |||
32 | Szerokość transportowa | mm | 2300 | |||
33 | Wysokość wysyłki | mm | 2500 | |||
34 | Prześwit | mm | 252 | |||
35 | Rozszerzenie przewodnika | mm | 1200 | |||
36 | Objętość przepływu | L / min | 200 | |||
37 | Ciśnienie znamionowe | Mpa | 1.6 |
Pakowanie i dostawa
Usługa
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną
