Szczegóły Produktu:
|
| Numer modelu: | XY300 | Głębokość wiercenia: | 1100 m (NQ) |
|---|---|---|---|
| średnica wiercenia: | BQ-HQ | DŁUGOŚĆ RURY WIERTŁOWEJ: | 4,2 m |
| Stosowanie: | Geologia i poszukiwanie minerałów | METODA WIERCENIA: | Wiercenie w błocie |
| Maksymalna prędkość wrzeciona: | 30-1050r / min | Moc silnika: | 48 kW przy 1500 obr./min |
| POMPA MUDOWA: | BW250 / BW160 | Kąt wiercenia: | 90–75 |
| High Light: | wiertnica diamentowa,wiertarka hydrauliczna |
||

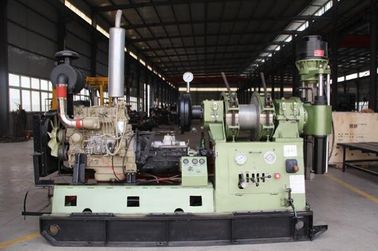

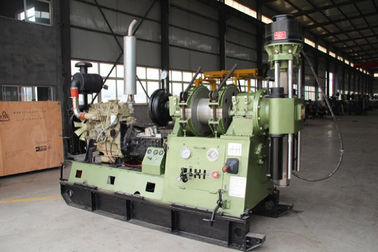

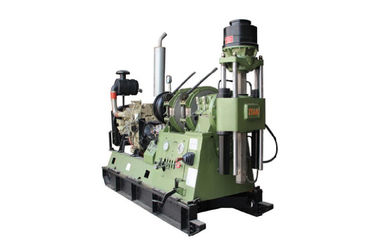

Wysokowydajna wiertnica diamentowa do wiercenia rdzeniowego w geologii / eksploracji minerałów XY-44A
Podanie
Jako wiertnica typu wrzecionowego, wiertnica rdzeniowa XY-44A przyjmuje wiertło diamentowe lub wiertło z końcówką z węglika wolframu i jest ustawione w linii z hamulcem wodnym.Jest zasilany podwójnymi cylindrami, które podróżują znacznie dłużej.Jego olej jest dostarczany w dwóch przeciwnych kierunkach przez hydrauliczną tarczę krzyżową z blokadą hydrauliczną.Jest szeroko stosowany w eksploracji geologii inżynierskiej, hydrologii odwiertów i podstawowej inżynierii pali (wiercenie rdzeniowe, wiercenie otworów, wiercenie pali).
Warto zwrócić uwagę na jedną rzecz.Wiertnica rdzeniowa przyjęła nową technologię.Technologia ta może być stosowana w wielu modelach, szczególnie w przypadku rur wiertniczych o dużej średnicy.Ta technologia jest dość skuteczna w poprawie wydajności wiercenia.
Charakterystyka
1. Jest więcej stopni prędkości (8 stopni), rozsądny zakres prędkości i wysoki moment obrotowy przy niskiej prędkości.Maks.moment obrotowy wynosi do 3200 N • m (2358 lbf • ft).Wiertnica rdzeniowa XY-44A jest przystosowana do wiercenia rdzeniowego przy użyciu oleju z węglików spiekanych i oleju diamentowego, a także do badań geologii inżynierskiej, wiercenia otworów hydrologicznych i wykonywania podstawowych pali.
2. W przypadku dużego wrzeciona o średnicy wewnętrznej 93 mm (3,66 cala), wiertło jest zasilane dwoma cylindrami hydraulicznymi o znacznie dłuższym skoku do 600 mm (23,62 cala).Dzięki dużej zdolności adaptacji technologicznej, wiertnica może być dostosowana do wielu dziedzin, w szczególności do wiercenia żerdzi wiertniczych o dużej średnicy, (rdzeń górnej części), wydobywanie rdzenia za pomocą drutu.Dzięki temu jest bardziej skuteczny w poprawie wydajności wiercenia przy mniejszej liczbie wadliwych otworów.
3. Przy dużej wydajności wiercenia wiertnicy rdzeniowej znamionowa głębokość wiercenia wynosi do 000 m (39,37 cala) przy zastosowaniu żerdzi wiertniczej o średnicy 71 mm (2,80 cala).
4. Lekki i łatwy w demontażu, zestaw można łatwo zdemontować na dziesięć części;największy aparat ma 300 kg (661,5 funta).Całe wiertło waży 2150 kg (4741 funtów), można je łatwo przenosić, szczególnie w obszarach górskich.
5. Zaciśnięty sprężyną Belleville i poluzowany siłownikiem hydraulicznym, hydrauliczny uchwyt jest przystosowany do samocentrującego trójszczękowego uchwytu.Ma mocną i stałą siłę zacisku.
6. Ta wiertnica rdzeniowa jest wyposażona w hamulec wodny zapewniający stabilne i płynne wiercenie głębokich otworów.
7. Dostarczanie oleju za pomocą pompy zębatej simplex, łatwe w montażu i obsłudze;mniejsze zużycie energii i niska temperatura oleju w układzie hydraulicznym;wiertnica rdzeniowa z pewnością pracuje stabilnie.Ręczną pompę olejową można wykorzystać do podniesienia narzędzi wiertniczych w otworze w przypadku awarii silnika.
8. Dzięki zwartej konstrukcji i rozsądnemu rozmieszczeniu, z odsłoniętymi wszystkimi komponentami i bez nakładania się na siebie, jest wygodny do konserwacji.
9. Dzięki nisko położonemu środkowi ciężkości i dużej odległości przesuwu do 460 mm (18,1 cala) wiertnica jest niezawodna i stabilna podczas wiercenia z dużą prędkością.
10. Łatwo jest poznać warunki panujące w otworze za pomocą mrówkowego miernika drgań.Mniejsza liczba uchwytów operacyjnych umożliwia niezawodną i elastyczną obsługę platformy.
11. Wiertnica rdzeniowa może pracować stabilnie i bezpiecznie podczas wiercenia głębokich otworów
12. Przy pracy z pojedynczymi lub podwójnymi biegami występuje niskie zużycie energii oraz niska temperatura oleju w układzie hydraulicznym.
13. W przypadku awarii zasilania do podnoszenia narzędzi wiertniczych można użyć ręcznej pompy olejowej.
14. Jeśli chodzi o strukturę, ta wiertnica rdzeniowa jest zwarta i rozsądna.
15. Łatwo jest opanować stan otworu za pomocą instrumentu antywibracyjnego o długiej żywotności
1. Pojemność wiertła
(1) Wiercenie rdzeniowe
| Odmiany prętów wiertniczych | Typ pręta wiertniczego | Głębokość wiercenia | |
| Wsuwanie i wysuwanie strugarki | Ф43 × 6 mm (Ф1,69 × 0,24 cala) | 1400 m (4592 stóp) | |
| Drill Rod Made in China | Ф54 × 6 mm (Ф2,13 × 0,24 cala) | 1000 m (3280 stóp) | |
| Ф67 × 6 mm (Ф2,64 × 0,24 cala) | 830 m (2722 stóp) | ||
| Zagęszczona wewnętrzna | Ф50 × 5,5 mm (Ф1,97 × 0,22 cala) | 1300 m (4264 stopy) | |
| Ф60 × 6 mm (Ф2,36 × 0,24 cala) | 950 m (3116 stóp) | ||
| Wydobywanie rdzenia za pomocą drutu | Ф55,5 × 4,73 mm (Ф2,19 × 0,19 cala) | 1400 m (4592 stóp) | |
| Ф71 × 5 mm (Ф2,80 × 0,20 cala) | 1000 m (3280 stóp) | ||
| Ф89 × 5 mm (Ф3,50 × 0,20 cala) | 800 m (2624 stopy) | ||
| DCDMA (Diamond Core Drill Stowarzyszenie producentów) wykonał Drill Rod |
Zagęszczona wewnętrzna | BW | 1250 m (4100 stóp) |
| północny zachód | 1000 m (3280 stóp) | ||
| HW | 660 m (2165 stóp) | ||
| Wydobywanie rdzenia za pomocą drutu | BQ | 1400 m (4592 stóp) | |
| NQ | 1100 m (3608 stóp) | ||
| HQ | 750 m (2460 stóp) | ||
(2) Wiercenie studni hydrogeologicznej
| Typ pręta wiertniczego | Średnica wiercenia otworów. | Głębokość wiercenia |
| 60 mm (2,36 cala) (pogrubiona zewnętrzna) | 200 mm (7,87 cala) | 800 m (2624 stóp) |
| 73 mm (2,87 cala) (pogrubiona zewnętrzna) | 350 mm (13,78 cala) | 500 m (1640 stóp) |
| 89 mm (3,5 cala) (pogrubiona zewnętrzna) | 500 mm (19,69 cala) | 300 m (984 stóp) |
(3) Wiercenie pali fundamentowych
Średnica wierceniaz zewnętrznym pogrubionym żerdzem wiertniczym 89 mm (3,50 cala).
Formacja luźna: 1000 mm (39,37 cala)
Twarda formacja: 600 mm (23,62 cala)
Głębokość wiercenia: 100 m (328 stóp)
2. Anioł wiercenia: 0 ° ﹣360 °
3. Silnik Power
Silnik elektryczny Y225S-4 37KW (49,62HP) 1480 obr / min
Silnik wysokoprężny Deutz F6L 912 82KW (110 KM) 1500 obr / min
4. Rotator
Typ: Zasilany dwoma hydraulicznymi cylindrami olejowymi, obracającymi się mechanicznie.
ID wrzeciona: 93 mm (3,66 cala)
Prędkość wrzeciona:
| Speed of Power eng.(obr / min) | 1480 (do wiercenia rdzeniowego) |
| Dodatnia niska prędkość (obr / min) | 83, 152, 217, 316 |
| Dodatnia wysoka prędkość (obr / min) | 254, 468, 667, 970 |
| Ujemna prędkość (r / min) | 67, 206 |
Maks.Moment obrotowy wrzeciona: 3,2 kN · m (2358 lbf · ft)
Skok wrzeciona: 600 mm (23,62 cala)
Maks.Siła podnoszenia wrzeciona: 120 KN (26976 lbf)
Maks.Siła wrzeciona: 90 KN (20232 lbf)
5. Podnośnik wiertnicy rdzeniowej
Tworzą przekładnię planetarną
Średnica liny stalowej: 17,5 mm (0,69 cala) lub 18,5 mm (0,73 cala)
Pojemność bębna na linę (170 kg / mm2 odpowiednik 241839 funtów / cal2):
(Lina stalowa 17,5 mm) 110 m (360,8 stóp)
(Lina stalowa 18,5 mm) 90 m (295,2 stóp)
Maksymalna siła podnoszenia (lina pojedyncza): 45 KN (10116 lbf)
Prędkość podnoszenia liny stalowej
Prędkość obrotowa silnika 1000 obr / min 0,47, 0,86, 1,22, 1,78 m / s (1,54, 2,82, 4,00, 5,84 stopy / s)
Prędkość eng. 1500r / min 0,70;1,29;1,84;2,68 m / s (2,30, 4,23, 5,90, 8,79 stopy / s)
Prędkość obrotowa 1700 obr / min 0,805, 1,485, 2,12, 3,08 m / s (2,64, 4,87, 6,95, 10,10 stóp / s)
6. Sprzęgło
Postać: Suche sprzęgło cierne z pojedynczym wiórem
7. Skrzynia biegów
Postać: przesuwna skrzynia biegów (4 prędkości są dodatnie, a 1 ujemne).
8. Pompa olejowa
Forma: Pojedyncza pompa zębata
Przemieszczenie: 32 + 12 l / min (8,5 + 3,2 galonów amerykańskich / min)
Ciśnienie robocze: 0–8 MPa (0–1160 psi)
Maks.Ciśnienie: 12 MPa (1740 psi)
9. Hamulec wodny wiertnicy rdzeniowej
Prędkość robocza (obr / min): 700-800
Prędkość kompensacyjna pojedynczej liny: 3-8 m / s (9,84-26,2 stóp / s)
Obciążenie kompensacyjne pojedynczej liny: 45 KN (10116 lbf)
10. Rama wiertła
Forma typu płóz ślizgowych (z przesuwaną podstawą)
Skok do tyłu wiertła: 460 mm (18,11 cala)
11. Wymiary (dł. × szer. × wys.): 3030 × 1100 × 1890 mm (119,3 × 43,3 × 74,4 cala)
12. Waga wiertarki (bez jednostki napędowej): około 2150 kg (4741 funtów)
13. Max.Masa urządzenia do rozładowania: 300 kg (662 funtów)
Usługa
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną.
Zapewniamy „jeden sprzęt i jeden przypadek, niekończący się serwis, czyli serwis posprzedażowy rozpoczynający się od potwierdzenia zamówienia, aż do końca okresu użytkowania sprzętu.
