| Nazwa marki: | JCDRILL |
| Numer modelu: | CSD300 4X2 |
| MOQ: | 1 zestaw |
| Cena £: | Negotation |
| Zdolność do zaopatrzenia: | 2000 zestawów rocznie |

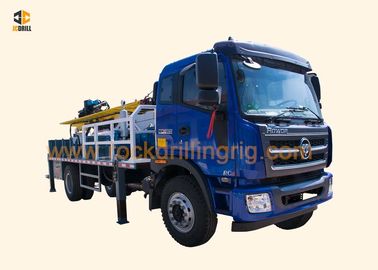

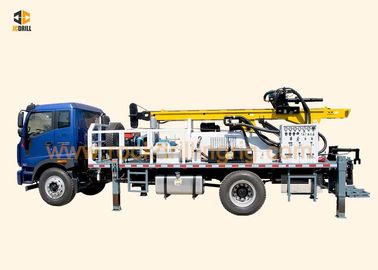

300m montowany na ciężarówce system wiercenia studni wodnych i układ hydrauliczny DTH
Podanie
Wiertnica CSD300 4x2 to wydajny i wszechstronny sprzęt wiertniczo-wiertniczy.Służy głównie do wiercenia studni, studni nawadniających w rolnictwie, otworów klimatyzacji geotermalnej i innych studni.Szczególnie nadaje się do projektów ujęć wody w formacjach górskich i skalnych..Wydajność jest dziesięciokrotnie wyższa niż w przypadku tradycyjnej wiertnicy obrotowej, a korzyści ekonomiczne dla użytkowników są niezwykle imponujące.W szczególności rozwiązuje trudność wiercenia młota DTH z powietrzem gruntowym, problem konstrukcyjny obrotowej wiertarki do skał z warstwą twardej skały, żwiru i żwiru i może wydajnie pracować pod różnymi strukturami geologicznymi, osiągając idealne połączenie kryształu górskiego i powietrza wiercenie.
Charakterystyka
1. Wiertnica może korzystać z wiercenia udarowego pneumatycznego DTH i wiercenia w błocie.
2. Scentralizowana konsola sterująca jest odpowiednia dla każdej manipulacji i kontroli.Szybkie ciągnięcie i podnoszenie skraca czas pomocniczy i zwiększa wydajność pracy.
3. Podwozie ciężarówki przyjmuje specjalne podwozie dźwigowe 4X2 marki Foton / Dongfeng, a główny układ napędowy, skrzynia rozdzielcza, skrzynia biegów, jednostka podwójnej wciągarki, pompa błotna, obrotnica, wieża wiertnicza, system zasilania są ustawione na podwoziu.
4. Jest to wiertnica hydrauliczna z obiegiem kierunkowym.Jest wyposażony w pompę płuczkową BW250 / BW450 (opcjonalnie), która przyjmuje szlam jako płyn myjący i może wiercić w glinie, piasku i skale, jeśli jest wyposażona w odpowiednią wiertło.
Moc wiertni pochodzi z silnika Yuchai, silnik Yuchai 93 kW napędza pompę nurnikową o dużej pojemności skokowej i charakteryzuje się dużą dynamiką i stabilnością.
6. Głowica obrotowa, prędkość obrotowa wynosi 0-100 obr / min bezstopniowa regulacja, a moment obrotowy wynosi 3200-4500 Nm.
7.Siła uciągu może być regulowana i kontrolowana, co dostosowuje maszynę do wiercenia głębokich otworów.
Może ustawić generator, który jest wygodny do spawania lub podświetlenia do pracy w nocy.
9. Na platformie dostępna jest główna wciągarka, dzięki czemu jest ona bardzo wydajna, gdy wiertnica wierci na skałach błotnych i na formacji atmosferycznej.
10. Główny napęd platformy jest hydrauliczny, a cztery nogi podporowe i wieża wiertnicza są sterowane hydraulicznie.Skrzynia rozdzielcza i układ sprzęgła pompy błotnej są również obsługiwane hydraulicznie.
11. Konkurencyjna cena, niskie koszty utrzymania.
| 1 | Odwierty geologiczne | Wszystkie rodzaje | |
| 2 | Typ wiercenia | DTH i Mud Rotary | |
| 3 | System wiercenia i działanie | Hydrauliczny | |
| 4 | Średnica dziury | mm | Φ140 – Φ450 |
| 5 | Głębokość otworu | m | 300 |
| 6 | Moment obrotowy | Nm | 3200 1. bieg |
| 4500 2. bieg | |||
| 7 | Prędkość obrotowa | rpm | 0-80 1. bieg |
| 0-100 2. bieg | |||
| 8 | Średnica rury wiertniczej | mm | 76/89/102/114 |
| 9 | Wywiercić długość rury | mm | 3000 |
| 10 | Maks.Siła podnoszenia | N | 10000 |
| 11 | Maks.Prędkość posuwu | m / min | 18 |
| Wciągarka | |||
| 12 | Siła podnoszenia wciągarki głównej (opcja) | T | 4 |
| 13 | Siła podnoszenia wciągnika | T | 0.8 |
| 14 | Długość liny stalowej (wciągarka narzędziowa) | m | 100 |
| 15 | Wysokość podnoszenia wciągarki narzędziowej | m | 8 |
| Silnik | |||
| 16 | Typ silnika wysokoprężnego | YUCHAI | |
| 17 | Znamionowa moc konia | Kw | 93 |
| 18 | Układ elektryczny | Wolt | 24 |
| Wymagana sprężarka | |||
| 19 | Typ sprężarki | Śruba obrotowa / ruchoma | |
| 20 | Wymagane ciśnienie | Mpa | 1.2-3 |
| 21 | Zużycie powietrza | m³ / min | 11–35 |
| Ciężarówka | |||
| 22 | Producent | FOTON / DONGFENG | |
| 23 | Model | E13N2B00098 | |
| 24 | Silnik | YC4E140-42 | |
| 25 | Znamionowa moc konia | kw | 140 |
| 26 | Absolutorium Standard | UE-2 | |
| 27 | Rodzaj napędu | 4 * 2 | |
| 28 | Maksymalna prędkość | Km / h | 102,9 |
| 29 | Kierownica | lewo | |
| Pompa do błota | |||
| 30 | Rodzaj | Hydrauliczny | |
| 31 | Model | BW450 / BW250 | |
| 32 | Uderzenie | mm | 110 |
| 33 | Przemieszczenie | L / min | 450/250 |
| 34 | Ciśnienie wylotowe (Mpa) | Mpa | 2-3 |
| 35 | Średnica rury ssącej | mm | 89 |
| 36 | Średnica rury tłocznej | mm | 51 |
| 37 | Średnica wkładki | mm | 80 |
| Spawacz hydrauliczny | |||
| 38 | Producent | Dynaset | |
| 39 | Prąd spawania | ZA | 60-250 |
| 40 | Hydrauliczny Min. Przepływ oleju | L / min | 42 |
| 41 | Ciśnienie nominalne / maksymalne | Bar | 190/210 |
| 42 | Napięcie | V | 110 / 220VDC |
| 43 | Moc | Kw | 102 |
| 44 | L * W * H | mm | 390 * 190 * 230 |
| 45 | Pompa piany | Opcjonalny | |
| Generator | |||
| 46 | Generator | Opcjonalny | |
| Wymiar | |||
| 46 | Waga netto | T | 16 |
| 47 | Długość przesyłki | mm | 8800 |
| 48 | Szerokość transportowa | mm | 2500 |
| 49 | Wysokość wysyłki | mm | 3500 |
| 50 | Rozmiar roboczy (L * W * H) | mm | 8900 * 2000 * 7147 |
W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną.
Zapewniamy „jeden sprzęt i jeden przypadek, niekończący się serwis, czyli serwis posprzedażowy rozpoczynający się od potwierdzenia zamówienia, aż do końca okresu użytkowania sprzętu.
