Szczegóły Produktu:
|
Wymiary (L * W * H): | 4100 * 1890 * 2100 mm | Gwarancja: | 1 rok |
---|---|---|---|
Głębokość otworu wodnego: | 200m | Moment obrotowy: | 2300 Nm |
Długość wiertła: | 2m | Rodzaj zasilania: | Diesel |
Napięcie: | 24 V. | waga: | 2200 kg |
Podstawowe komponenty: | Silnik, pompa, przekładnia, łożysko, silnik, skrzynia biegów | Średnica otworu wodnego: | 90-200mm |
Silnik: | Deutz | System wiercenia i działanie: | Hydrauliczny |
Średnica rury wiertniczej: | 76 / 89mm | ||
High Light: | 89mm wiertnica montowana na przyczepie,2300r / min wiertnica montowana na przyczepie,80 obr / min wiertnica montowana na przyczepie |

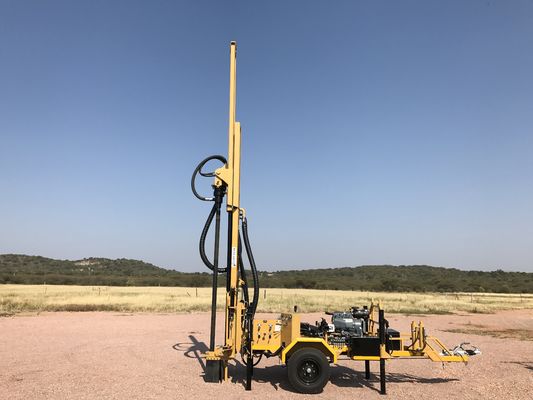

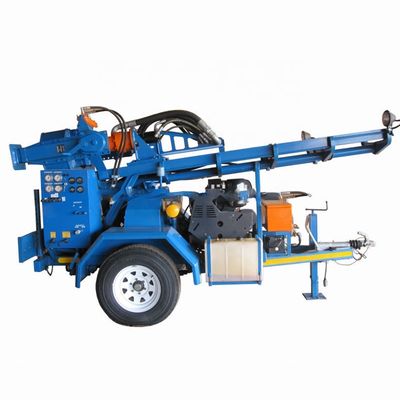

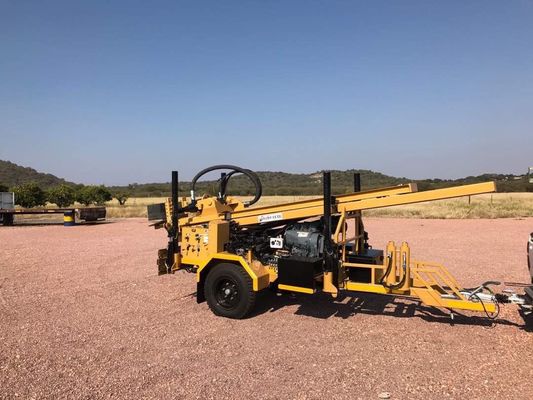

2300r / min 80 obr / min Hydrauliczna wiertnica 89 mm montowana na przyczepie
Podanie
Stół do wiercenia studni wodnych dla organizacji pozarządowych i klientów prywatnych.W większości przypadków, w których wiercone są odwierty w Afryce, należy zainstalować pompy ręczne lub słoneczne o rozmiarze mniejszym niż 6 cali. Z tego powodu na obrotowych otworach błotnych potrzebowaliśmy pojemności 8 cali, a na DTH 6 cali. Jest to wystarczająco duże do zainstalowania większości pomp wodnych. Platforma musi być w stanie obsłużyć 6-calowe obudowy z PVC.
Charakterystyka
Wykorzystuje sprawdzoną technologię, taką jak silnik deutz F3L912, a nawet po długich okresach wiercenia nadal możesz trzymać rękę na zbiorniku hydraulicznym.Zdecydowaliśmy się na użycie zaworów roquete, jego główne części wykorzystują znane na całym świecie marki, takie jak importowany przez USA silnik Eaton o wysokim momencie obrotowym, Włochy importowały zawór hydrauliczny Hydro-control, Niemcy importowały złącze KTR i pompę hydrauliczną USA Vickers.
Ten zestaw wykorzystuje rury wiertnicze 89 mm z gwintami wewnętrznymi API 2 i 3/8 API.Zmniejsza to tarcie w przypadku wiercenia obrotowego płuczką, ponieważ średnica złącza wewnętrznego wynosi 44 mm Wieża wiertnicza jest teleskopowa i wykorzystuje bloki ziemialitowe w celu zmniejszenia tarcia i jest bezpośrednio podłączona do cylindra posuwu Głowica wiertnicza jest napędzana przez silnik Eaton z przekładnią produkuje z momentem obrotowym 2600 Nm, więc jeśli potrzebujesz produktu wysokiej jakości, który może wywiercić otwory do 200 mm.
Wiercenie TWD200 dla wód gruntowych może wykorzystywać powietrze, pianę lub płuczkę obrotową do wiercenia udarowego według różnych tekstur.
Jest szeroko stosowany w projektach ochrony wód przemysłowych i rolniczych, takich jak wiercenie studni, studnie testowe lub inne otwory poszukiwawcze.
W szczególności w otworach wiertniczych do ogrzewania geotermalnego może również spotkać się z podstawą inżynierską do zbrojenia, wiercenia luźnego żwiru formacji skalnej związanej z różnorodną inżynierią.
Specyfikacja
Odwierty geologiczne | Wszystkie rodzaje |
Głębokość wiercenia | 0-200 m |
Średnica wiercenia | 90-200 mm (DTH max 6 '' młot) |
Średnica wiercenia | 90 - 250mm (wiercenie w błocie) |
Montaż takielunku | 1 kompletna jednostka napędzana silnikiem głównym |
Mobilność | Dwukołowa tandemowa przyczepa drogowa |
Transport | Holowany przez pickup lub lekką ciężarówkę |
Rura wiertnicza (średnica x długość) | 76/89 mm x 2 m |
Pompa piany | Napędzany hydraulicznie (opcjonalnie) |
Waga | 2700 kg |
System rotacji i podawania | |
Napęd górnej głowicy za pomocą siłownika hydraulicznego | |
Moment obrotowy | 2600 Nm |
Prędkość | 0 - 80 obr / min. |
Podróż głowy | 2,25 metra |
Wydajność podciągania | 8,5 tony |
Podciągnij prędkość - posuw wolny | 1,22 m / min |
Podciągnij prędkość - szybki posuw | 12,26 m / min |
Pociągnij w dół prędkość i powolny posuw | 0-1,88 m / min |
Pociągnij w dół prędkość - szybki posuw | 0-16,90 m / min |
Feed Stroke | 2350mm |
Silnik wysokoprężny | |
Brnd | Deutz |
Moc | 33KW |
Model | F3-912 |
Prędkość | 2300r / min |
Rodzaj chłodzenia | powietrze |
Rura wiertnicza | |
Wywiercić długość rury | 2,00 metra |
Średnica rury wiertniczej | 76/89 mm |
Wątek | 2 3/8 REG API Mod |
Szybkość zasilacza | 3000 obr / min. |
Załaduj zasilacz | max.47 KM. |
Pompa piany (opcjonalnie) | |
Przepustowość | 400 litrów / min |
Zbiornik na pianę | 50 litrów |
Maks.ciśnienie robocze | 40 barów |
System hydrauliczny | |
Pojemność zbiornika hydraulicznego | 180 litrów |
Stabilizujący Jack | |
2 tylne podnośniki hydrauliczne i 1 mechaniczne (opcjonalnie 2 przednie podnośniki hydrauliczne). | |
Nudziarz | 150 mm. |
Uderzenie | 520 mm |
System powietrza | |
Smarownica typu Venturiego do wierteł wgłębnych. | |
Maks.nacisk | 40 barów |
Pojemność zbiornika oleju | 8 litrów |
Wymiar | |
Całkowita długość | 4100mm |
Całkowita szerokość | 1890 mm |
Całkowita wysokość | 2100 mm |
Pakowanie i dostawa
