Szczegóły Produktu:
|
| Numer modelu: | JRC500 | Podanie: | Wiercenie z odwróconą cyrkulacją RC |
|---|---|---|---|
| Głębokość wiercenia: | 500m | Średnica wiercenia: | 105-350mm |
| Pręt wiertniczy: | 3000mm | Twardość skały: | F=8-16 |
| Prędkość obrotowa: | 0-100 obr/min | Ciśnienie robocze: | 1,05-2,4 MPa |
| Zużycie powietrza: | 11,3-21 M³/min | Skok posuwu: | 3,66 m |
| Moment obrotowy: | 8500-10000Nm | Odpylacz: | Na mokro i na sucho Opcjonalnie |
| Pojemność wycofania: | 28 ton | Nazwa: | 500m Hydrauliczna wiertnica z odwróconą cyrkulacją Dth montowana na torze |
| High Light: | Wiertnica z odwróconą cyrkulacją dth,wiertnica rc montowana na torze,wiertnica z odwróconą cyrkulacją 500m |
||

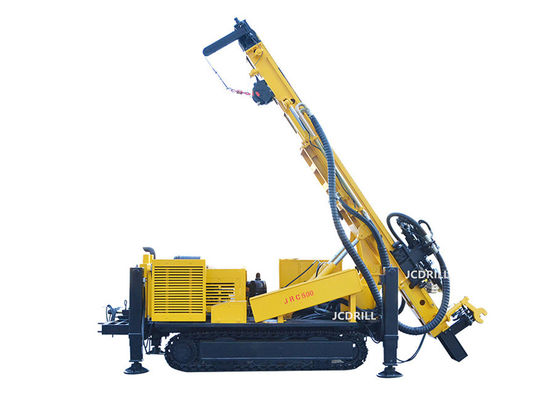

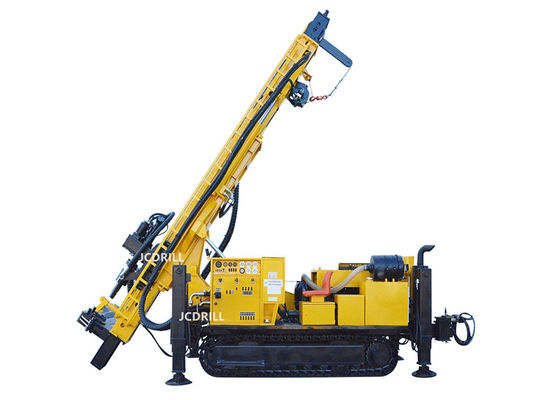

JRC500 Hydrauliczna platforma wiertnicza DTH z osadzonym odwróconym obiegiem górniczym rc
Wiercenie rc polega na użyciu młota pneumatycznego do wbijania wiertła ze stali wolframowej w celu rozbicia formacji skalnej.Pneumatyczny tłok posuwisto-zwrotny wielokrotnie nazywany młotkiem, który z kolei napędza wiertło ze stali wolframowej używane do kruszenia twardych skał.Kiedy sprężone powietrze jest wydmuchiwane, odchylenie ciśnienia spowoduje odwrotną cyrkulację, tak że sadzonki wejdą do dętki w górę.Gdy sadzonki dotrą do ziemi, są one podłączane do separatora cyklonowego przewodem do redukcji próbki, a następnie próbka spada do worka na próbki przez otwór dolny.Te worki na próbki są oznaczone lokalizacją i głębokością pobranych próbek i mogą być transportowane bezpośrednio do laboratorium w celu analizy.
Podanie
Wiertnica z odwróconym obiegiem JRC500 to nowa, wielofunkcyjna, wysokowydajna, wielotorowa platforma do ochrony środowiska, która wykorzystuje najnowszą technologię wiercenia odwróconego obiegu gazu z zagranicą, pył skalny może być skutecznie zbierany przez odpylacz, aby uniknąć zanieczyszczenie środowiska. Można również zbierać żużlowy separator cyklonowy, który może być stosowany w dziale poszukiwań geologicznych do analizy pobierania próbek. Jest to geologiczne wiercenie poszukiwawcze, wiercenie studni, studnie monitorujące, klimatyzacja gruntowych pomp ciepła i inne głębokie otwory do wyboru dla sprzętu.
Wiertnica może być używana w różnych sprężonego powietrza na wierceniu odwróconym otworem gruntowym.System podnoszenia, kompensacja prowadnicy, ładowanie i rozładowywanie rury wiertniczej, obrót i podawanie, nogi, wciągarka, chodzenie i inny system, aby osiągnąć cały układ hydrauliczny, aby znacznie zmniejszyć pracochłonność i poprawić wydajność i jakość konstrukcji.
Specyfikacja
| 1 | Geologia wiercona | Wszystkie rodzaje | |
| 2 | Typ wiercenia | DTH i RC | |
| 3 | System wiertniczy i obsługa | Hydrauliczny | |
| 4 | Średnica dziury | mm | Φ90—Φ400 |
| 5 | Głębokość otworu | m | 500 |
| 6 | Moment obrotowy | KN | 85-100 |
| 7 | Prędkość obrotowa | obr/min | 0-80 1. bieg |
| 0-160 II ger | |||
| 8 | Średnica rury wiertniczej | mm | 76/89/114 |
| 9 | Długość rury wiertniczej | mm | 4/4500 |
| 10 | Maks.Prędkość posuwu | M/min | 18 |
| 11 | Maks.Prędkość podnoszenia | M/min | 5-20 |
| 12 | Skok posuwu | mm | 3400 |
| 13 | Maks.Siła podnoszenia | T | 28 |
| 14 | Siła podnoszenia wciągarki głównej (opcjonalnie) | T | 4 |
| 15 | Siła podnoszenia wciągnika | T | 1,5 |
| 16 | Wysokość podnoszenia wciągarki narzędziowej | m | 100 |
| 17 | Typ silnika wysokoprężnego | KUMINKI | |
| 18 | Znamionowa moc konia | Kw | 180 |
| 19 | Układ elektryczny | Wolt | 24 |
| 20 | Typ sprężarki | Obrotowa śruba/ruchoma | |
| 21 | Wymagane ciśnienie | Mpa | 1,05-4,5 |
| 22 | Zużycie powietrza | m³/min | 16-60 |
| 23 | Waga netto | T | 13 |
| 24 | Długość wysyłki | mm | 7550 |
| 25 | Szerokość wysyłki | mm | 2260 |
| 26 | Wysokość wysyłki | mm | 2700 |
| 27 | Prześwit | mm | 300 |
| 28 | Objętość przepływu | mm | 20 |
Charakterystyka
1: Układ hydrauliczny montowany na silniku Diesla, cały system obejmuje chodzenie, obrót, podawanie, podnoszenie, nogę, podnoszenie, system kompensacji, zmiana pręta jest hydrauliczna.
2: System odwróconej cyrkulacji współpracujący z technologią DTH, sprężarka powietrza zapewnia sprężone powietrze do zbierania uderzeń i kurzu.
3. Podczas pracy użyj młotka z odwróconą cyrkulacją, podwójnej rurki, sprężonego powietrza wchodzą między dwie rurki i kurz z dętki.
4. Jest również dostępny do pozytywnego obiegu przy użyciu normalnego narzędzia do wiercenia.
5. System roboczy składający się z układu podawania, prowadnicy (masztu), głowicy obrotowej, systemu kompensacji, centralizatora, cystem wymiany prętów, uzwojenia i tak dalej.
6. Nacisk osi, prędkość posuwu, prędkość obrotowa jest regulowana.
7. System chodzenia jest systemem samodzielnego chodzenia, wygodnym do poruszania się, który może zainstalować cztery nogi hydrauliczne, gdy jest ładowany na ciężarówkę, nie wymaga chodzenia w górę, może ładować się bezpośrednio na ciężarówkę.
8. Zastosowanie czterech hydraulicznych nóg do utrzymania równowagi podczas wiercenia.
9. Uzwojenie pomocnicze może podnosić narzędzie wiertnicze Max.1ton, może również pomóc w zmianie pręta.
10. Prowadnica (maszt) może pracować w zakresie 45 °-90 °, prowadnica ma system przedłużenia, który zapewnia, że prowadnica może poruszać się w kierunku powierzchni wiercenia, aby zachować równowagę prowadnicy.
11. Gradienter, etykieta kątowa i centralizator, aby zapewnić precyzyjną dokładność otworu.
12. Układ pneumatyczny ma specjalny układ smarowania do smarowania młota, aby przedłużyć żywotność.
