Szczegóły Produktu:
|
| Numer modelu: | lufa rdzeniowa NQ głowy | Rodzaj: | Podwójna lufa rdzeniowa |
|---|---|---|---|
| Standard: | AQ BQ NQ HQ PQ | Nazwa produktu: | Zespół rdzenia lufy |
| Podanie: | Wiercenie rdzeniowe linii drutu | kolor: | czarny |
| Pakiet: | Opakowanie z drewnianym pudełkiem | Seria: | Linia przewodowa DCDMA seria Q |
| Waga: | 13,70 kg | Średnice: | BC NC HC PC BC3 NC3 HC3 PC3 Seria T |
| Długość: | 1,5m, 3m | ||
| High Light: | 3m zespół rdzenia rdzenia,montaż rdzenia aq,lufa rdzenia wydobywczego nq |
||
RPA Zastosowanie górnicze Podwójna rura Aq Nq Bq Hq Pq Montaż bębnów rdzeniowych Diamentowe narzędzia do wiercenia rdzeniowego
>> Wprowadzenie
System rdzeniowania przewodowego obejmuje zespół rdzeniówki i zespół narzutowy. Zespół rdzeniówki składa się z grupy rur wewnętrznych i grupy rur zewnętrznych. Rury wewnętrzne i zewnętrzne mają standardową długość 1,5 metra i 3 metry.
Zespół głowicy zapewnia: zatrzaskowe i obrotowe mechanizmy spearpoint umożliwiające wkładanie i wyjmowanie zespołu rurki wewnętrznej, zespół łożyskowy umożliwiający utrzymanie nieruchomej rury wewnętrznej i uniknięcie uszkodzenia próbki podczas wiercenia, wskazania robocze ciśnienia płynu i zawory sterujące płynem.
Wszystkie zespoły głowic zawierają zespół zaworu odcinającego, który dostarcza sygnał ciśnienia płynu operatorowi wiertła, gdy elementy zaworu są ściśnięte, wskazując na pełną lub zablokowaną dętkę.

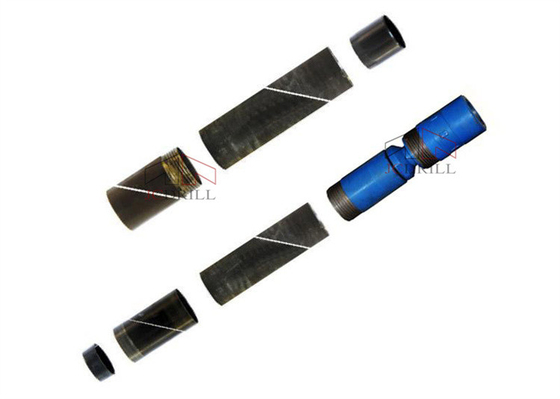

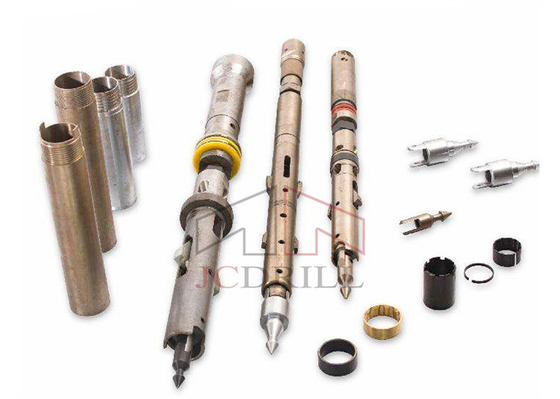

Zespół rdzeniówki składa się z zespołu rur wewnętrznych i zespołu rur zewnętrznych. Zespół rur wewnętrznych składa się z:Zespół głowicy, dętka, obudowa podnośnika rdzenia, podnośnik rdzenia, pierścień oporowy.
Zespół rur wewnętrznych pobiera próbkę rdzenia podczas procesu wiercenia i jest niezależny od zespołu rur zewnętrznych.Grupa rur zewnętrznych składa się z pozostałych elementów rdzenia:
Złącze blokujące, złącze adaptera, rura zewnętrzna.
Zespół rur zewnętrznych zawsze pozostaje na dnie otworu i mieści rurę wewnętrzną podczas procesu wiercenia.
| ID# | Przedmiot | Opis | Jednostka | Waga (kg) |
| AQ | ||||
| 1-11 | 3m lufa rdzeniowa | SZJ-AQ-3000 | Ustawić | 24.27 |
| 1-11 | 1,5 m lufa rdzeniowa | SZJ-AQ-1500 | Ustawić | 15.29 |
| BQ | ||||
| 1-11 | 3m lufa rdzeniowa | SZJ-BQ-3000 | Ustawić | 40,45 |
| 1-11 | 1,5 m lufa rdzeniowa | SZJ-BQ-1500 | Ustawić | 25,49 |
| NQ | ||||
| 1-11 | 3m lufa rdzeniowa | SZJ-NQ-3000 | Ustawić | 64,88 |
| 1-11 | 1,5 m lufa rdzeniowa | SZJ-NQ-1500 | Ustawić | 47,31 |
| Kwatera Główna | ||||
| 1-11 | 3m lufa rdzeniowa | SZJ-HQ-3000 | Ustawić | 98.30 |
| 1-11 | 1,5 m lufa rdzeniowa | SZJ-HQ-1500 | Ustawić | 67,53 |
| PQ | ||||
| 1-11 | 3m lufa rdzeniowa | SZJ-PQ-3000 | Ustawić | 142,50 |
| 1-11 | 1,5 m lufa rdzeniowa | SZJ-PQ-1500 | Ustawić | 100,29 |
| Powierzchnia podwójnej rury | ||||
| Rozmiar (wiertło do eksploracji powierzchni) | System metryczny (mm) | System imperialny (w) | ||
| Średnica dziury | Średnica rdzenia | Średnica dziury | Średnica rdzenia | |
| BQ | 60 | 36,4 | 2,36 | 1,43 |
| NQ | 75,7 | 47,6 | 2,98 | 1,88 |
| Kwatera Główna | 96,1 | 63,5 | 3,78 | 2,5 |
| PQ | 122,7 | 85 | 4,83 | 3,34 |
| Potrójna powierzchnia rury | ||||
| NQ3 | 75,7 | 45 | 2,98 | 1,78 |
| HQ3 | 96,1 | 61,1 | 3,78 | 2,41 |
| PQ3 | 122,7 | 83 | 4,83 | 3,27 |

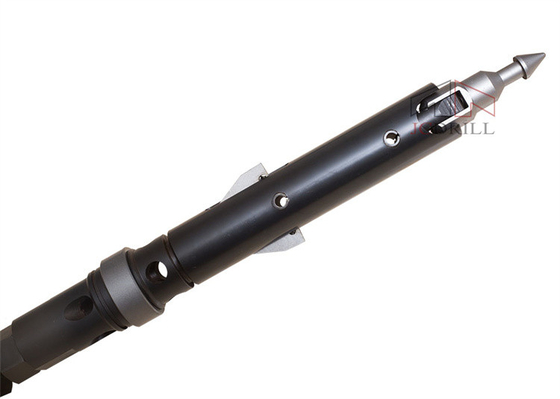

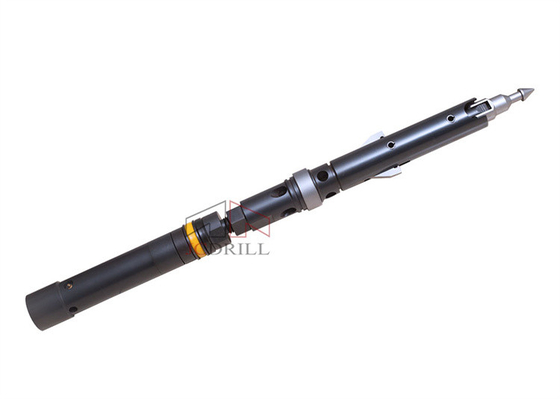

>> Schemat struktury zespołu głowicy NQ
| ID# | Przedmiot | Opis | Jednostka | Waga (kg) |
| 1-29 | Zespół głowicy | NQ-TKZC | Ustawić | 9.93 |
| 1 | Grot | NQ-TK-LMT | PC | 0,27 |
| 2 | Zapadka sprężyny | NQ-TK-DWTH | Grupa | 0,01 |
| 3 | Zapadka | NQ-TK-DWX | Grupa | 0,02 |
| 4 | Podstawa grotu włóczni | NQ-TK-MTZ | PC | 0,53 |
| 5 | Zatrzask chowający przypadek | NQ-TK-HSG | PC | 1,14 |
| 6 | szpilka sprężynowa | TXX-11*35 | PC | 0,01 |
| 7 | Zawleczka sprężysta(2) | TXX-12,7*50 | PC | 0,02 |
| 8 | Śruba | LS-M8*20 | PC | 0,01 |
| 9 | Pralka | NQ-TK-DP | PC | 0,04 |
| 10 | Sprężyna naciskowa | NQ-TK-YSTH | szt | 0,03 |
| 11 | Korpus zatrzasku górnego | NQ-TK-TKJ | PC | 1,26 |
| 12 | Link(2) | NQ-TK-LJB | Para | 0,06 |
| 13 | Zatrzask(2) | NQ-TK-TKB | PC | 0,28 |
| 14 | szpilka sprężynowa | TXX-12,7*38 | PC | 0,01 |
| 15 | Podkładka regulacyjna(2) | NQ-TK-JGDP | Grupa | 0,03 |
| 16 | Zawór uszczelniający | NQ-TK-MFF | PC | 0,02 |
| 17 | Ramię do lądowania | NQ-TK-XGH | PC | 0,11 |
| 18 | Korpus dolnego zatrzasku | NQ-TK-XGJT | PC | 1.13 |
| 19 | Nakrętka zabezpieczająca | NQ-TK-TJLM | PC | 0,19 |
| 20 | Wrzeciono | NQ-TK-ZZ | PC | 1,46 |
| 21A | Zawór odcinający twardy | NQ-TK-FP | PC | 0,03 |
| 21B | Zawór odcinający miękki | NQ-TK-FP-H | PC | 0,03 |
| 22 | Podkładka regulacyjna(2) | NQ-TK-JGD | Grupa | 0,08 |
| 23 | Pierścień zaufania | NQ-TK-ZCHT | PC | 0,08 |
| 24 | Łożysko | ZC-51305 | PC | 0,17 |
| 25 | Tuleja wrzeciona | NQ-TK-ZCZ | PC | 0,82 |
| 26 | Łożysko | ZC-51204 | PC | 0,08 |
| 27 | Sprężyna naciskowa | NQ-TK-ZZTH | szt | 0,25 |
| 28 | Nakrętka zabezpieczająca | ZSLM-M18*1,5 | 0,12 | |
| 29 | Zaślepka rury wewnętrznej Montaż | NQ-TK-NGJTZC | PC | 1,6 |
| 29A | Zaślepka dętki | NQ-TK-NGJT | PC | 1,33 |
| 29B | Smarownica | ZYZ-M6*1 | PC | 0,01 |
| 29C | Piłka(2) | GQ-22 | Grupa | 0,08 |
| 29D | Sprawdź korpus zaworu | NQ-TK-FYG | PC | 0,18 |
