Api Standard Overshot Assembly Hq Core Barrel do powierzchniowego wiercenia linii przewodowych

Api Standard Overshot Assembly Hq Core Barrel do powierzchniowego wiercenia linii przewodowych

Nazwa marki:	JCDRILL
Numer modelu:	Głowica główna lufy rdzeniowej
MOQ:	1 zestaw
Cena £:	Negotation
Warunki płatności:	T/T, L/C, D/P, Western Union, MoneyGram
Zdolność do zaopatrzenia:	2000 zestawów/zestawów rocznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Hebei, Chiny

Orzecznictwo:

ISO,CE

Numer modelu:

Głowica główna lufy rdzeniowej

Rodzaj:

Podwójna lufa rdzeniowa

Standard:

AQ BQ NQ HQ PQ

Nazwa produktu:

Zespół rdzenia lufy

Podanie:

Wiercenie rdzeniowe linii drutu

kolor:

czarny

Pakiet:

Opakowanie z drewnianym pudełkiem

Seria:

Linia przewodowa DCDMA seria Q

Waga:

13,70 kg

Średnice:

BC NC HC PC BC3 NC3 HC3 PC3 Seria T

Długość:

1,5m, 3m

Możliwość Supply:

2000 zestawów/zestawów rocznie

Podkreślić:

standardowa lufa rdzeniowa api hq

wiercenie na powierzchni rdzenia rdzeniowego hq

zespół rdzenia rdzeniowego hq z nadrzutem;

Opis produktu

Api standardowy montaż narzutowy podwójna rura narzędzia wiertnicze górnicze hq rdzeń do wiercenia linii przewodowych powierzchniowych,

>> Wprowadzenie

System rdzeniowania przewodowego obejmuje zespół rdzeniówki i zespół narzutowy. Zespół rdzeniówki składa się z grupy rur wewnętrznych i grupy rur zewnętrznych. Rury wewnętrzne i zewnętrzne mają standardową długość 1,5 metra i 3 metry.

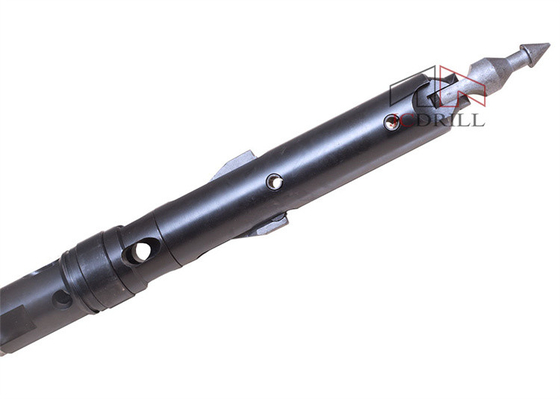

Zespół głowicy zapewnia: zatrzaskowe i obrotowe mechanizmy spearpoint umożliwiające wkładanie i wyjmowanie zespołu rurki wewnętrznej, zespół łożyskowy umożliwiający utrzymanie nieruchomej rury wewnętrznej i uniknięcie uszkodzenia próbki podczas wiercenia, wskazania robocze ciśnienia płynu i zawory sterujące płynem.
Api Standard Overshot Assembly Hq Core Barrel do powierzchniowego wiercenia linii przewodowych 0

Wszystkie zespoły głowic zawierają zespół zaworu odcinającego, który dostarcza sygnał ciśnienia płynu operatorowi wiertła, gdy elementy zaworu są ściśnięte, wskazując na pełną lub zablokowaną dętkę.

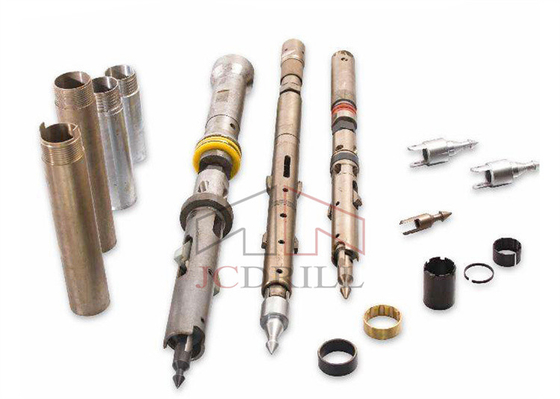

Zespół rdzeniówki składa się z zespołu rur wewnętrznych i zespołu rur zewnętrznych. Zespół rur wewnętrznych składa się z:Zespół głowicy, dętka, obudowa podnośnika rdzenia, podnośnik rdzenia, pierścień oporowy.
Zespół rur wewnętrznych pobiera próbkę rdzenia podczas procesu wiercenia i jest niezależny od zespołu rur zewnętrznych.Grupa rur zewnętrznych składa się z pozostałych elementów rdzenia:

Złącze blokujące, złącze adaptera, rura zewnętrzna.
Zespół rur zewnętrznych zawsze pozostaje na dnie otworu i mieści rurę wewnętrzną podczas procesu wiercenia.

ID#	Przedmiot	Opis	Jednostka	Waga (kg)
AQ
1-11	3m lufa rdzeniowa	SZJ-AQ-3000	Ustawić	24.27
1-11	1,5 m lufa rdzeniowa	SZJ-AQ-1500	Ustawić	15.29
BQ
1-11	3m lufa rdzeniowa	SZJ-BQ-3000	Ustawić	40,45
1-11	1,5 m lufa rdzeniowa	SZJ-BQ-1500	Ustawić	25,49
NQ
1-11	3m lufa rdzeniowa	SZJ-NQ-3000	Ustawić	64,88
1-11	1,5 m lufa rdzeniowa	SZJ-NQ-1500	Ustawić	47,31
Kwatera Główna
1-11	3m lufa rdzeniowa	SZJ-HQ-3000	Ustawić	98.30
1-11	1,5 m lufa rdzeniowa	SZJ-HQ-1500	Ustawić	67,53
PQ
1-11	3m lufa rdzeniowa	SZJ-PQ-3000	Ustawić	142,50
1-11	1,5 m lufa rdzeniowa	SZJ-PQ-1500	Ustawić	100,29

Powierzchnia podwójnej rury
Rozmiar (wiertło do eksploracji powierzchni)	System metryczny (mm)		System imperialny (w)
Rozmiar (wiertło do eksploracji powierzchni)	Średnica dziury	Średnica rdzenia	Średnica dziury	Średnica rdzenia
BQ	60	36,4	2,36	1,43
NQ	75,7	47,6	2,98	1,88
Kwatera Główna	96,1	63,5	3,78	2,5
PQ	122,7	85	4,83	3,34
Potrójna powierzchnia rury
NQ3	75,7	45	2,98	1,78
HQ3	96,1	61,1	3,78	2,41
PQ3	122,7	83	4,83	3,27

>> Schemat struktury zespołu głowicy HQ

ID#	Przedmiot	Opis	Jednostka	Waga (kg)
1-29	Zespół głowicy	HQ-TKZC	Ustawić	18,90
1	Grot	HQ-TK-LMT	PC	0,27
2	Zapadka sprężyny	HQ-TK-DWTH	PC	0,01
3	Zapadka	HQ-TK-DWX	PC	0,02
4	Podstawa grotu włóczni	HQ-TK-MTZ	PC	0,8
5	Zatrzask chowający przypadek	HQ-TK-HSG	PC	2,9
6	szpilka sprężynowa	TXX-11*35	PC	0,01
7	Zawleczka sprężysta(2)	TXX-12,7*70	Grupa	0,08
8	Śruba	LS-M8*25	PC	0,01
9	Pralka	HQ-TK-DP	PC	0,2
10	Sprężyna naciskowa	HQ-TK-YSTH	szt	0,2
11	Korpus zatrzasku górnego	HQ-TK-TKJ	PC	2,2
12	Link(2)	HQ-TK-LJB	Para	0,12
13	Zatrzask(2)	HQ-TK-TKB	Para	0,66
14	szpilka sprężynowa	TXX-12,7*50	PC	0,03
15	Ramię do lądowania	HQ-TK-XGH	PC	0,15
16	Zawór uszczelniający	HQ-TK-MFF	PC	0,02
17	Korpus dolnego zatrzasku	HQ-TK-XGJT	PC	2,3
18	Nakrętka zabezpieczająca	HQ-TK-TJLM	PC	0,25
19	Wrzeciono	HQ-TK-ZZ	PC	2,7
20A	Zawór odcinający twardy	HQ-TK-FP	PC	0,05
20B	Zawór odcinający miękki	HQ-TK-FP-H	PC	0,05
21	Podkładka regulacyjna(2)	HQ-TK-JGD	Grupa	0,28
22	Łożysko(2)	ZC-569306	Grupa	0,35
23	Pierścień zaufania	HQ-TK-ZCHT	PC	0,25
24	Tuleja wrzeciona	HQ-TK-ZCZ	PC	1,6
25	Łożysko	ZC-51305	PC	0,17
26	Sprężyna naciskowa	HQ-TK-ZZTH	PC	0,3
27	Nakrętka zabezpieczająca	ZSLM-M24	PC	0,1
28	Zaślepka rury wewnętrznej Montaż	HQ-TK-NGJTZC	PC	3,07
28A	Zaślepka dętki	HQ-TK-NGJT	PC	2,8
28B	Smarownica	ZYZ-M6*1	PC	0,01
28C	Piłka(2)	GQ-22	Grupa	0,08
28D	Sprawdź korpus zaworu	HQ-TK-FYG	PC	0,18

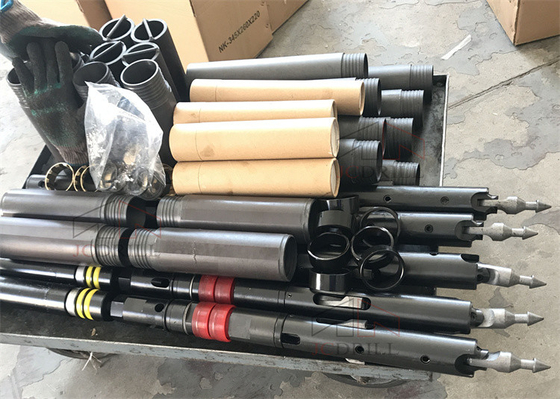

>> Pakiet i wysyłka
