Pq Head Standardowy zespół lufy z rdzeniem przewodowym 1,5 m

Pq Head Standardowy zespół lufy z rdzeniem przewodowym 1,5 m

Nazwa marki:	JCDRILL
Numer modelu:	Głowica rdzeniowa PQ
MOQ:	1 zestaw
Cena £:	Negotation
Warunki płatności:	T/T, L/C, D/P, Western Union, MoneyGram
Zdolność do zaopatrzenia:	2000 zestawów/zestawów rocznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Hebei, Chiny

Orzecznictwo:

ISO,CE

Numer modelu:

Głowica rdzeniowa PQ

Rodzaj:

Podwójna lufa rdzeniowa

Standard:

AQ BQ NQ HQ PQ

Nazwa produktu:

Zespół rdzenia lufy

Podanie:

Wiercenie rdzeniowe linii drutu

kolor:

czarny

Pakiet:

Opakowanie z drewnianym pudełkiem

Seria:

Linia przewodowa DCDMA seria Q

Waga:

13,70 kg

Średnice:

BC NC HC PC BC3 NC3 HC3 PC3 Seria T

Długość:

1,5m, 3m

Możliwość Supply:

2000 zestawów/zestawów rocznie

Podkreślić:

Rdzeń rdzeniowy z głowicą pq

rdzeń z rdzeniem przewodowym 1

5 m

Opis produktu

głębokie kamienie skalne oraz geologiczne wiercenie rdzeniowe i sprzęt do wytaczania rdzenia standardowa lufa rdzeniowa przewodowa;

Deep Rock Stones Well Hole Geologiczny sprzęt do wiercenia i wiercenia rdzeniowego Standardowa lufa rdzenia linii przewodowej i przekroje Pq/hq/nq/bq
>> Wprowadzenie

System rdzeniowania przewodowego obejmuje zespół rdzeniówki i zespół narzutowy. Zespół rdzeniówki składa się z grupy rur wewnętrznych i grupy rur zewnętrznych. Rury wewnętrzne i zewnętrzne mają standardową długość 1,5 metra i 3 metry.

Zespół głowicy zapewnia: zatrzaskowe i obrotowe mechanizmy spearpoint umożliwiające wkładanie i wyjmowanie zespołu rurki wewnętrznej, zespół łożyskowy umożliwiający utrzymanie nieruchomej rury wewnętrznej i uniknięcie uszkodzenia próbki podczas wiercenia, wskazania robocze ciśnienia płynu i zawory sterujące płynem.

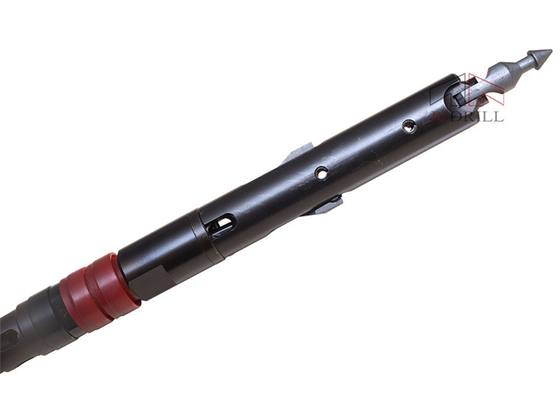

Pq Head Standardowy zespół lufy z rdzeniem przewodowym 1,5 m 0

Wszystkie zespoły głowic zawierają zespół zaworu odcinającego, który dostarcza sygnał ciśnienia płynu operatorowi wiertła, gdy elementy zaworu są ściśnięte, wskazując na pełną lub zablokowaną dętkę.

Zespół rdzeniówki składa się z zespołu rur wewnętrznych i zespołu rur zewnętrznych. Zespół rur wewnętrznych składa się z:Zespół głowicy, dętka, obudowa podnośnika rdzenia, podnośnik rdzenia, pierścień oporowy.
Zespół rur wewnętrznych pobiera próbkę rdzenia podczas procesu wiercenia i jest niezależny od zespołu rur zewnętrznych.Grupa rur zewnętrznych składa się z pozostałych elementów rdzenia:

Złącze blokujące, złącze adaptera, rura zewnętrzna.
Zespół rur zewnętrznych zawsze pozostaje na dnie otworu i mieści rurę wewnętrzną podczas procesu wiercenia.

ID#	Przedmiot	Opis	Jednostka	Waga (kg)
AQ
1-11	3m lufa rdzeniowa	SZJ-AQ-3000	Ustawić	24.27
1-11	1,5 m lufa rdzeniowa	SZJ-AQ-1500	Ustawić	15.29
BQ
1-11	3m lufa rdzeniowa	SZJ-BQ-3000	Ustawić	40,45
1-11	1,5 m lufa rdzeniowa	SZJ-BQ-1500	Ustawić	25,49
NQ
1-11	3m lufa rdzeniowa	SZJ-NQ-3000	Ustawić	64,88
1-11	1,5 m lufa rdzeniowa	SZJ-NQ-1500	Ustawić	47,31
Kwatera Główna
1-11	3m lufa rdzeniowa	SZJ-HQ-3000	Ustawić	98.30
1-11	1,5 m lufa rdzeniowa	SZJ-HQ-1500	Ustawić	67,53
PQ
1-11	3m lufa rdzeniowa	SZJ-PQ-3000	Ustawić	142,50
1-11	1,5 m lufa rdzeniowa	SZJ-PQ-1500	Ustawić	100,29

Powierzchnia podwójnej rury
Rozmiar (wiertło do eksploracji powierzchni)	System metryczny (mm)		System imperialny (w)
Rozmiar (wiertło do eksploracji powierzchni)	Średnica dziury	Średnica rdzenia	Średnica dziury	Średnica rdzenia
BQ	60	36,4	2,36	1,43
NQ	75,7	47,6	2,98	1,88
Kwatera Główna	96,1	63,5	3,78	2,5
PQ	122,7	85	4,83	3,34
Potrójna powierzchnia rury
NQ3	75,7	45	2,98	1,78
HQ3	96,1	61,1	3,78	2,41
PQ3	122,7	83	4,83	3,27

>> Schemat struktury zespołu głowicy PQ

ID#	Przedmiot	Opis	Jednostka	Waga (kg)
1-25	Zespół głowicy	PQ-TKZC	Ustawić	23.00
1	Grot	PQ-TK-LMT	PC	1,68
2	Zapadka sprężyny	PQ-TK-DWTH	PC	0,01
3	Zapadka	PQ-TK-DWX	PC	0,07
4	Podstawa grotu włóczni	PQ-TK-MTZ	PC	1,89
5	Zatrzask chowający przypadek	PQ-TK-HSG	PC	3,42
6	szpilka sprężynowa	TXX-18*55	PC	0,05
7	Zawleczka sprężysta(2)	TXX-18*72	Grupa	0,12
8	Zatrzask Wiosna	PQ-TK-ZH	PC	0,02
9	Zatrzask(2)	PQ-TK-TKB	Para	0,66
10	Zawleczka sprężysta(2)	TXX-13*60	Grupa	0,06
11	szpilka sprężynowa	TXX-13*75	PC	0,03
12	Podstawa zatrzasku	PQ-TK-TKZ	PC	0,24
13	Korpus zatrzasku górnego	PQ-TK-TKJ	PC	5.45
14	Ramię do lądowania	PQ-TK-XGH	PC	0,39
15	Pierścień zabezpieczający	KYDQ-85	PC	0,02
16	Nakrętka zabezpieczająca	PQ-TK-TJLM	PC	0,53
17	Wrzeciono	PQ-TK-ZZ	PC	3.88
18A	Zawór odcinający twardy	PQ-TK-FP	PC	0,1
18B	Zawór odcinający miękki	PQ-TK-FP-H	PC	0,1
19	Podkładka regulacyjna(2)	PQ-TK-JGD	Grupa	0,3
20A	Łożysko	ZC-52209	szt	0,59
20B	Pierścień wewnętrzny(2)	PQ-TK-ZCNT	Grupa	0,34
21	Tuleja wrzeciona	PQ-TK-ZCZ	PC	2,65
22	Łożysko	ZC-51207	PC	0,21
23	Sprężyna naciskowa	PQ-TK-ZZTH	PC	0,83
24	Nakrętka zabezpieczająca	ZSLM-M30	PC	0,25
25	Zaślepka rury wewnętrznej Montaż	PQ-TK-NGJTZC	PC	5.54
25A	Zaślepka dętki	PQ-TK-NGJT	PC	5.07
25B	Smarownica	ZYZ-M10*1	PC	0,01
25C	Piłka(2)	GQ-22	PC	0,04
25D	Sprawdź korpus zaworu	PQ-TK-FYG	PC	0,42

>> Pakiet i wysyłka
