Szczegóły Produktu:
|
Numer modelu: | 12 cali | Twardość skały wiertniczej: | F=6-20 |
---|---|---|---|
Typ przetwarzania: | Kucie | Stosowanie: | Pole naftowe, gaz ziemny, wiercenie górnicze, studnia wodna |
Materiał: | TC z diamentową warstwą antyścierną | Łożysko: | Uszczelnione łożysko czopu |
Pakiet: | karton i drewniana skrzynka | Typ zęba: | Wstaw ząb |
High Light: | Wiertło z odwróconą cyrkulacją 6 mm drt,wiertło z odwróconą cyrkulacją drt o calach,studnie wodne wiertło rc; |

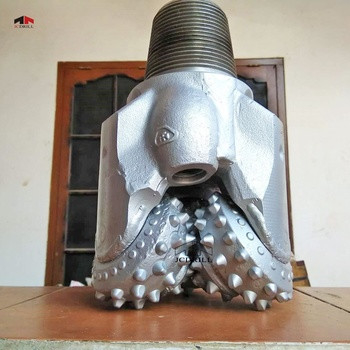

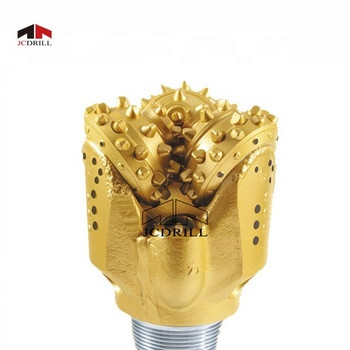

Wiertło z odwróconą cyrkulacją drt 6mm Wiertło 12mm w rowkach do studni wodnych
Wstęp
Struktura bitów Tricone
Stalowe bity tricone i bity tricone TCI
1-Struktura łożyska
Łożysko bitowe ma trzy rodzaje: łożysko toczne, łożysko ślizgowe, pierścień osadczy łożyska ślizgowego.Łożysko ślizgowe z pierścieniem osadczym przeznaczone jest głównie dla zagranicznych producentów produktów z końcówką tricone TCI, co najwyżej dla łożysk tocznych i łożysk ślizgowych.
2- Struktura cięcia, stożek i ząb
Stożek to stożek, podzielony na jeden stożek i stożek dwa.Pojedynczy stożek składa się ze stożka głównego i tylnego elementu, pojedynczy stożek na dnie odwiertu zapewnia czysty ruch toczenia, odpowiedni do wiercenia w twardej formacji;złożony stożek składa się ze stożka głównego, stożka bocznego i stożka tylnego składa się z trzech części, stożek na dole studni działa oprócz toczenia, również wytwarza ślizg, odpowiedni do wiercenia w miękkiej warstwie.
Przekładnia z twardego stopu ma 10 różnych rodzajów, takich jak kulisty, stożkowy, klinowy, łyżkowy, łyżkowy, stożkowy w kształcie górnej łyżki, płaski kształt, stożkowy kształt klina, różne formacje litologiczne, mechanizm łamania skał o kształcie zębów bitowych jest inny , inny; różny.Typ wiertła często nie jest zębem.
Kształt stalowego zęba ma kształt klina, w celu wzmocnienia wiertła, zewnętrzny rząd zębów często projektuje się w „T”, „L”, „II”;w celu pokonania wiertła jest łatwe do noszenia w złamanych warstwach braków, konieczne jest spawanie materiału odpornego na zużycie na czole zęba i tylnym stożku.
Kształt zęba, wielkość, liczba, długość zależy od twardości formowania, formacja jest miękka, jest duża, zęby ostre, mniej;wręcz przeciwnie, im bardziej twarde formowanie zębów, mniejsze, krótsze, tym większa liczba.
3-System kompensacji ciśnienia oleju
Urządzenie składa się z pierścienia łożyskowego, woreczka olejowego, miski ochronnej, dławnicy, korka, w przypadku części pierścienia.Jego rolą jest różnica ciśnień w komorze łożyska między wewnętrzną i zewnętrzną równowagą końcówki TCI Tricone, dzięki czemu pierścień uszczelniający łożyska w małej różnicy ciśnień działa przez długi czas, zapobiega przedostawaniu się płynu wiertniczego do wnęki łożyska i unikaniu wycieku smaru nasmarować i przechowywać wystarczającą ilość smaru do wnęki łożyska w sposób ciągły, bit w dobrym stanie uszczelnienia i stanie smarowania.
Dysza 4-bitowa
Aby rozwiązać problemy w porę wyrzucane z dna studni, aby utrzymać dno w czystości, nawet przy użyciu strumienia o dużej prędkości do kruszenia skały i przeznaczenia, ludzie projektują i instalują dyszę.
Dysza wykonana jest z obróbki twardego stopu, powszechnie stosowana dysza ma trzy główne modele, typ standardowy, typ pokrywy i dyszę mikro-długą, druga to dysza pulsacyjna, dysza skośna, dysza przedłużona itp.
Zastosowanie bitów tricone
Seria bitów TCI:
1. Miękkie bity tricone TCI:
Wiertła tricone TCI do miękkiej formacji są używane do wiercenia bardzo miękkich formacji o niskiej wytrzymałości na ściskanie.Ten wiertło zmaksymalizowało użycie zarówno stożkowych, jak i dłutowych wkładek z węglika wolframu o dużych średnicach i wysokim występie.Taka konstrukcja struktury skrawającej w połączeniu z maksymalnym przesunięciem stożka skutkuje wysokimi szybkościami penetracji bitów.Głębokie zazębienie rzędów frezów zapobiega odkładaniu się bitów w lepkich formacjach.
2. Bity tricone TCI o średniej formacji:
TCI tricone o średniej formacji ma agresywne wstawki z węglika wolframu w rzędach piętek i rzędach wewnętrznych.Ta konstrukcja zapewnia dużą szybkość wiercenia i zwiększoną trwałość struktury tnącej w formach średnio- i średnio twardych.Gumowy o-ring HSN zapewnia odpowiednie uszczelnienie dla trwałości łożyska.
3. Bity tricone TCI do formowania twardego:
Wiertła tricone TCI do formowania twardego mogą być używane do wiercenia formacji twardych i ściernych.W zewnętrznych rzędach zastosowano odporne na zużycie wkładki z węglika wolframu, aby zapobiec utracie grubości bitu.We wszystkich rzędach zastosowano maksymalną liczbę płytek w kształcie półkuli, aby zapewnić trwałość i długą żywotność frezu.
4. Bity tricone TCI o średniej twardości:
Średnio twarde bity trikonowe TCI mają solidne wstawki z węglika wolframu w rzędzie pięty i stożkowe w rzędach wewnętrznych.Taka konstrukcja zapewnia dużą szybkość wiercenia i zwiększoną trwałość struktury tnącej w formacjach o średniej i średniej twardości.Gumowy o-ring HSN zapewnia odpowiednie uszczelnienie dla trwałości łożyska.
Seria bitów z zębami stalowymi:
1.Wiertła do formowania miękkiego:
Wiertła z miękkimi formacjami są używane do wiercenia miękkich formacji o niskiej wytrzymałości na ściskanie.Długie wypustki zębów są stosowane na stożkach o dużym przesunięciu, aby zapewnić możliwie największą penetrację.Napawanie twarde odporne na ścieranie służy do kontrolowania zużycia zębów.W najdelikatniejszych typach bitów ta twarda okładzina całkowicie zakrywa zęby bita.
2.Wiertła do formacji średniotwardych:
Wiertła zębowe o średniej twardości są używane do wiercenia formacji o wysokiej wytrzymałości na ściskanie, formacji o średniej twardości.W tej serii konstrukcji bitów zastosowano zęby do rzutów o zmniejszonej długości grzbietu.Trwałe napawanie jest stosowane w celu zmniejszenia zużycia zębów.
Główne cechy
1. Struktura cięcia tego typu uszczelnionych i nieuszczelnionych bitów tci tricone:
Odporność zębów na zużycie jest wzmocniona dzięki napawaniu z wysokiej jakości węglika wolframu na
powierzchnie zębów dla stalowego wiertła zębatego.
2. Gauge Struktura tego typu wierteł skalnych tci tricone:
Wielokrotna ochrona manometrów z trymerami na pięcie i wkładkami do manometrów na manometrze
zwiększa się powierzchnia stożka, wstawki z węglika wolframu i napawanie na ogonie koszuli
zdolność trzymania miernika i żywotność łożyska.
3. Konstrukcja nośna tego typu bitów skalnych tci tricone:
Łożysko toczne o wysokiej precyzji z dwoma powierzchniami oporowymi.Kulka blokuje stożek.Pchnij twarze twardą twarz
ze stopu odpornego na ścieranie.Poprawia się odporność łożyska na ścieranie i zatarcie.
Specyfikacja
IADC | WOB | RPM | Obowiązujące formacje |
(KN/mm) | (obr/min) | ||
417/437 | 0,35~0,9 | 150~70 | Bardzo miękkie formacje o niskiej wytrzymałości na ściskanie i wysokiej podatności na wiercenie, takie jak glina, mułowiec, kreda, gips, sól, miękki wapień itp. |
447/415/435 | |||
517/527/515 | 0,35~1,0 | 140~60 | Miękkie formacje o niskiej wytrzymałości na ściskanie i wysokiej podatności na wiercenie, takie jak mułowiec, gips, sól, miękki wapień itp. |
537/547/535 | 0,45~1,0 | 120~50 | Utwory miękkie do średnich o niskiej wytrzymałości na ściskanie, takie jak średnie, miękkie łupki, średnio miękkie wapień, średnio miękki piaskowiec, średnie formacje z twardszymi i ściernymi przekładkami itp. |
617/615 | 0,45 ~ 1,1 | 90~50 | Formacja średniotwarda o dużej wytrzymałości na ściskanie, np. łupki twarde, wapień, piaskowiec, dolomit.itp |
637/635 | 0,5~1,2 | 80~40 | Utwory twarde o dużej wytrzymałości na ściskanie, takie jak piaskowiec, wapień, dolomit, twardy gips, marmur itp. |
Uwaga: Górne limity WOB i RPM w powyższej tabeli nie powinny być stosowane jednocześnie. |
