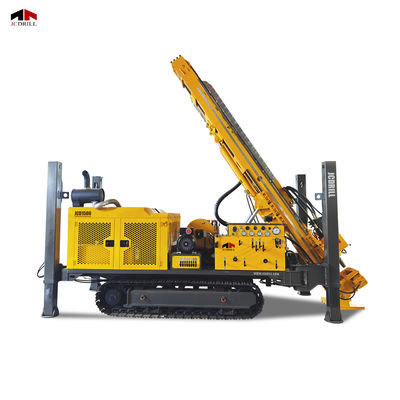

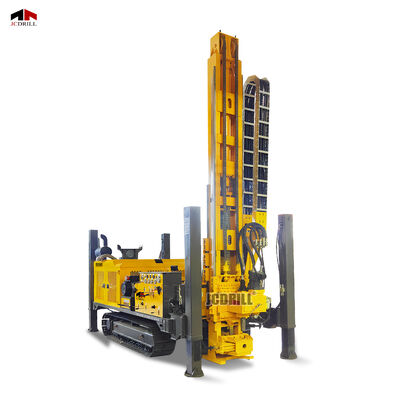

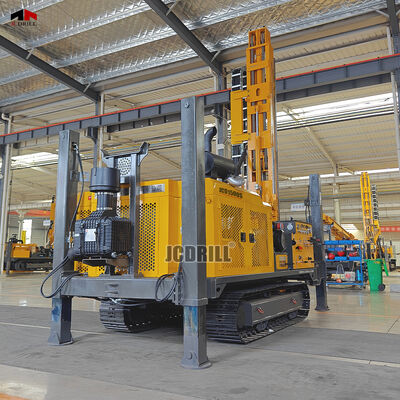

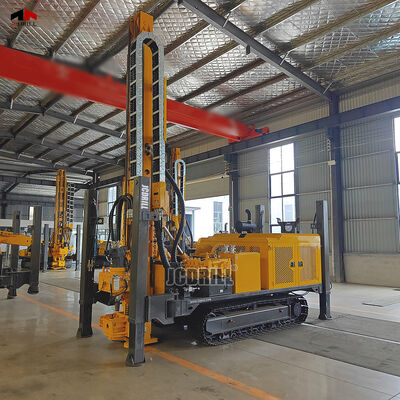

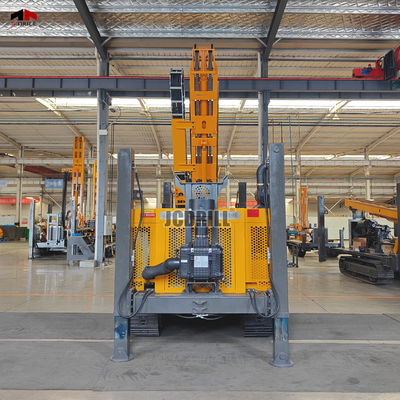

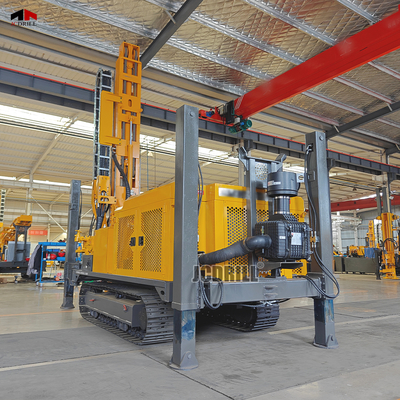

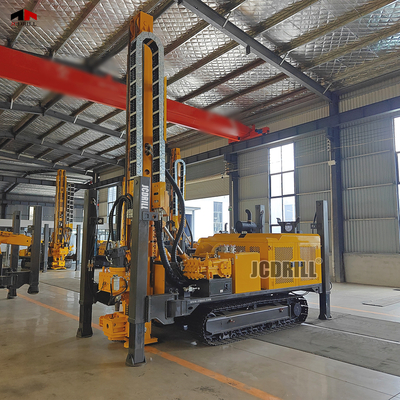

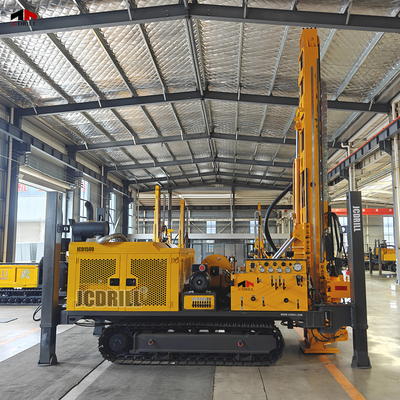

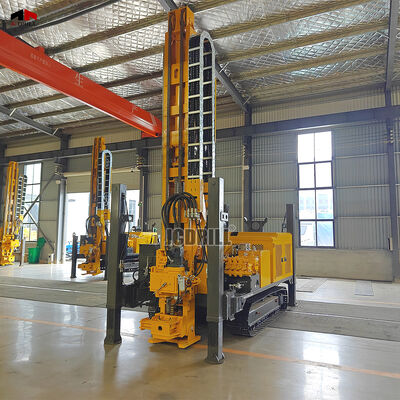

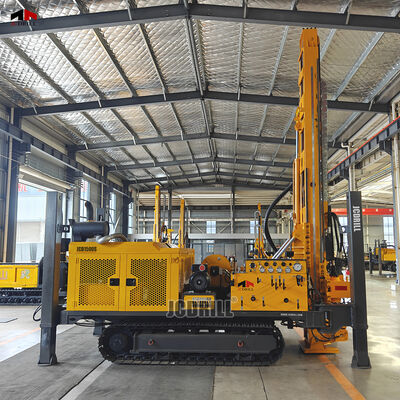

Geotechniczne badania gruntu wiertnicą rdzeniową diamentową typu gąsienicowego

Opis produktu:

JCD1500 jest przeznaczony do operacji wiertniczych w głębokim rdzeniu, które wymagają maksymalnego momentu obrotowego, zwiększonej wytrzymałości konstrukcyjnej i ciągłej stabilności w ciężkich obciążeniach.i BTW wiercenie do głębokości do 1800 metrów, dzięki czemu nadaje się do wymagających projektów poszukiwawczych i geotechnicznych.Napędzany przez silny silnik wysokoprężny 150 kW WEICHAI z napędem turbo i wspierany przez system hydrauliczny o dużej pojemności 330L/min, urządzenie zapewnia obrotowy moment obrotowy do 4000 Nm i silną reakcję hydrauliczną dla formacji o wysokim oporowości.podczas gdy 3500 mm układu napędowego i 36-tonowej zdolności odciągania zapewniają płynną pracę w głębokich i złożonych warunkach wiercenia.

Parametry:

Charakterystyka:

>> JCD1500 jest napędzany silnikiem turbosprężowym WEICHAI o mocy 150 kW i systemem hydraulicznym o pojemności 330 l/min, zapewniającym silną, ciągłą moc do wiercenia w głębokim rdzeniu.System zapewnia stabilne ciśnienie i szybkie sterowanie, zapewniając wydajne wiercenie w wysoko-
formacje oporu.

>> Dzięki 3500 mm ruchu napędowego i 36-tonowej zdolności ciągnięcia, platforma obsługuje stabilne odzyskiwanie rdzenia na głębokościach do 1800 metrów.co sprawia, że jest odpowiedni zarówno do wierzchołkowych, jak i nachylonych odwiertów.

>> System podnoszenia z podwójnymi linami obejmuje 1000 kg szybkiego koła i 10 000 kg ciężkiego koła podnoszącego, zwiększając zdolność podnoszenia prętów, obudowy i ciężkich narzędzi.Ta instalacja zwiększa wydajność w głębokich i złożonych warunkach wiercenia.

>> Wyposażony w pompę błota BW-250 i generator o zmiennej częstotliwości o mocy 11 kW, urządzenie zapewnia niezawodne zasilanie płukania i zasilanie na miejscu.i zdolność wspinania się o 40° zapewniają silną zdolność adaptacyjną w trudnych terenach.

Zastosowanie:

1. Projekty poszukiwania ropy naftowej w głębi
Dzięki maksymalnej głębokości wiercenia 1800 metrów, platforma jest idealna do eksploracji głębokich zbiorników rud, takich jak złoto, miedź, lito i pierwiastki rzadkich ziem w warunkach twardych skał.

2. Wykonanie wierceń geotechnicznych dla dużych infrastruktur
Odpowiednie do badań na głębokim terenie w fundamentach zapór, mostach, tunelach i innej infrastrukturze, gdzie wymagana jest wysoka odporność i głęboka penetracja.

3. Wysokim momentem obudowy i nadmiaru rdzenia biegów
Obrotowy moment obrotowy 4000 Nm i 36-tonowa siła przyciągania pozwalają na płynne penetracje w gęste, pęknięte lub wielowarstwowe formacje przy użyciu obudowy o dużej średnicy.

4. Operacje na terenie odległym i trudnym
Z prędkością 3,5 km/h, zdolnością wspinaczki o 40°, wbudowanym systemem wytwarzania energii i podwójnym systemem podnoszenia liny, JCD1500 obsługuje autonomiczną obsługę w nierównych, górskich lub wysokich strefach.

5Podnoszenie ciężkich przedmiotów i obsługa skomplikowanych narzędzi
System podnoszenia z podwójnymi linami z 10-tonowym dźwigem ciężkim umożliwia bezpieczne i wydajne obsługiwanie długich prętów, ciężkich obudow, narzędzi do otworu i akcesoriów do otworu głębokiego.

Często zadawane pytania

P1: Do czego jest zaprojektowany JCD1500?
A1: JCD1500 jest zaprojektowany do wiertnictwa nadgłębszego w rdzeniu za pomocą wiązania drutowego z prętami HTW, NTW i BTW.

P2: Co napędza platformę JCD1500?
Odpowiedź 2: Napędzany jest silnikiem diesla z turbodoładowaniem WEICHAI o mocy 150 kW, zapewniającym wysoką i stabilną moc wyjściową do ciągłej pracy pod ciężkimi obciążeniami.

P3: Jak silny jest układ hydrauliczny?
A3: System hydrauliczny działa przy ciśnieniu 28 MPa z przepływem 350 l/min, zapewniając szybką, silną i spójną reakcję hydrauliczną we wszystkich operacjach.

P4: Jaki jest maksymalny moment obrotowy i czas obrotowy?
A4: Urządzenie zapewnia obrotowy moment obrotowy do 4000 Nm i ma ruch napędowy 3500 mm, nadający się do długotrwałego, nieprzerwanego tworzenia rdzenia w głębokiej i odpornej ziemi.

P5: Czy JCD1500 może obsługiwać wiercenie pod kątem?
Odpowiedź: Tak, maszt z jednego kawałka, który dotyka ziemi, obsługuje kąty wiercenia od 45° do 90°, umożliwiając zarówno operacje wiercenia pionowego, jak i nachylonego.

P6: Jakie są cechy systemu podnoszenia lin?
A6: Obejmuje:

1000 kg szybkiego koła pomocniczego

10,000 kg dźwigna ciężkozasilkowa
Są one przeznaczone do obsługi obudowy, prętów i ciężkich narzędzi z rozszerzonym zasięgiem podnoszenia (1500 m / 50 m pojemności liny).

P7: Która pompa błotowa jest dołączona?
Odpowiedź: Urządzenie wyposażone jest w wysokoprężną pompę błotową BW-250, zapewniającą przepływ do 250 l/min i ciśnienie 10 MPa, nadającą się do skutecznego spłukiwania w głębokich formacjach.

P8: Czy nadaje się do zdalnych operacji i operacji poza siecią?
Odpowiedź: Tak. Wbudowany 11 kW generator hydrauliczny o zmiennej częstotliwości (220 V/380 V) zapewnia samodzielną pracę nawet w odosobnionych miejscach.

P9: Jak mobilny jest JCD1500?
A9: Oferuje prędkość chodzenia 3,5 km/h i może wspinać się do 40°, dzięki czemu jest bardzo mobilny na nierównych terenach.

P10: Jakie są wymiary i waga transportu?
A10: Rozmiar statku transportowego wynosi 6000 × 2100 × 2400 mm i waży około 10,5 tony.
