Moc podnoszenia 2,2 kW i moc obrotowa 7,5 kW wiertnicy do płynnych operacji wiercenia

Opis produktu

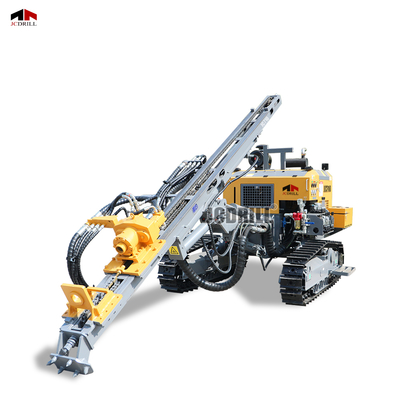

JC710 oferuje zrównoważone połączenie kompaktowej konstrukcji, wydajnej transmisji mocy i stabilnej wydajności formowania otworów. Jest szczególnie odpowiedni do zastosowań takich jak kotwienie skarp, studnie geotermalne i miejskie projekty fundamentowe, gdzie przestrzeń jest ograniczona  a elastyczność jest kluczowa. JC710 obsługuje głębokości wiercenia do 30 m przy średnicy otworu w zakresie φ90-152 mm, idealny do płytkiego penetrowania twardych skał. System wykorzystuje pręt wiertniczy φ64 mm × 3000 mm i mieści młoty DTH 3" i 4", umożliwiając elastyczną konfigurację dla różnych warunków geologicznych. System obrotowy zapewnia maksymalny moment obrotowy 2400 N·m i regulowane prędkości do 150 obr./min, zapewniając stabilny obrót w różnych warstwach. Mechanizm posuwu jest zasilany przez wytrzymały hydrauliczny siłownik olejowy, z skokiem 3340 mm i wysuwem 900 mm, generując do 15 kN siły posuwu i 25 kN udźwigu, co pozwala wiertnicy zachować kontrolę w formacjach skalnych i żwirowych.

Zakres otworów: 90-115 mm
Głębokość wiercenia: 30 m
Silnik YUCHAI o mocy 78 kW

Wyposażona w silnik Diesla Yuchai YCD4T22T-105A o mocy 78 kW, JC710 zapewnia niezawodną moc przy jednoczesnym zachowaniu oszczędności paliwa dzięki zbiornikowi o pojemności 70 l. Wiertnica skutecznie współpracuje ze sprężarkami powietrza o wydajności 9-15 m³/min przy ciśnieniu 0,8-1,6 MPa, co czyni ją kompatybilną z  popularnymi systemami powietrza niskiego i średniego ciśnienia. Przy całkowitej masie zaledwie 4,6 tony i wymiarach transportowych 5550×2050×2600 mm, JC710 oferuje doskonałą łatwość transportu. Jej zdolność do pokonywania wzniesień pod kątem 35° i prześwit 450 mm zapewniają doskonałą wydajność w terenie, szczególnie na nierównych lub pochyłych placach budowy. Opcjonalna integracja wyciągarki i intuicyjny układ sterowania zwiększają jej elastyczność operacyjną.

Parametry

Cechy

• System sterowania: Stacja operatora zamontowana z tyłu oferuje intuicyjny układ i scentralizowane sterowanie dla efektywnej pracy w terenie. Usprawniony interfejs zwiększa precyzję i zmniejsza zmęczenie operatora podczas długich sesji roboczych.
• Silnik i zasilanie powietrzem: Zasilany silnikiem Diesla Yuchai o mocy 78 kW (model YCD4T22T-105A), dopasowany do zapotrzebowania na powietrze 9-15 m³/min i ciśnienia do 1,6 MPa, odpowiedni do wiercenia DTH na średnie głębokości w różnych terenach.
• Jednostka wiercąca i obrotowa: Zapewnia moment obrotowy do 2400 N·m i prędkość obrotową 0-150 obr./min. Zaprojektowany zarówno dla młotów 3", jak i 4", system zapewnia płynne i niezawodne wiercenie w otworach o średnicy od φ90-152 mm.
• Mechanizm posuwu: Posuw siłownikiem olejowym o skoku 3340 mm i ciągu 15 kN zapewnia stabilną penetrację, podczas gdy siła podnoszenia 25 kN zwiększa wydajność obsługi prętów. Kompaktowa konstrukcja posuwu umożliwia szybkie pozycjonowanie w ciasnych przestrzeniach.
• Mobilność i konstrukcja: Kompaktowa rama, całkowita masa 4636 kg i prześwit 450 mm zapewniają doskonałą wydajność w terenie. Podwozie gąsiennicowe umożliwia wspinanie się pod kątem 35°, co czyni go idealnym do kotwienia skarp i trudnych warunków.
