Opis produktów

JC843 został zaprojektowany do precyzyjnego wiercenia w projektach o średniej głębokości, łącząc solidną moc z zaawansowaną technologią posuwu, aby osiągnąć stabilne i wydajne formowanie otworów. Zaprojektowany do głębokości wiercenia do 21 metrów i średnic otworów od φ90 do 115 mm, jest idealny do zastosowań wymagających stałej wydajności w umiarkowanych warunkach skalnych. System obrotu wiertnicy wykorzystuje silnik serii Eaton 2K, dostarczający moment obrotowy do 2200 N·m i zmienne prędkości od 0 do 100 obr./min, zapewniając kontrolowaną dynamikę wiercenia. Jego system posuwu wykorzystuje napędzany silnikiem mechanizm łańcuchowy, który zapewnia płynny, niezawodny ruch posuwowy z skokiem 3400 mm i wysuwem 1100 mm, zdolny do generowania maksymalnej siły posuwu 12 kN i prędkości posuwu do 1 m/s. Zasilana wysokowydajnym silnikiem Diesla Yuchai o mocy 162 kW, JC843 integruje dwustopniowy system sprężonego powietrza dostarczający 15 m³/min przy ciśnieniu roboczym 1,8 MPa, optymalizując energię pneumatyczną dla wydajności młotka DTH. Belka posuwu z wysokowytrzymałej stali i wytrzymała konstrukcja ramy zwiększają stabilność operacyjną i żywotność pod dużymi obciążeniami. Ważąca 9,5 tony i o wymiarach 8400×2300×2400 mm, wiertnica równoważy znaczną moc z poręcznym rozmiarem transportowym. Dzięki prędkościom przemieszczania 3 km/h (szybko) i 1,5 km/h (wolno), JC843 dobrze adaptuje się do wymagań mobilności na miejscu. 12-rdzeniowy kolektor pyłu suchego poprawia jakość powietrza na miejscu i wygodę konserwacji. Wykorzystując zawory sterujące QIANGTIAN i importowane komponenty elektryczne o stopniu ochrony IP56, JC843 gwarantuje precyzyjne sterowanie hydrauliczne i solidną ochronę środowiska.

Parametr

Funkcje

• System sterowania: Zamontowana z tyłu konsola sterowania integruje wiercenie, przemieszczanie i monitorowanie systemu na jednym, scentralizowanym panelu. Wyposażona w inteligentne przyrządy do diagnostyki w czasie rzeczywistym, alertów o błędach i informacji zwrotnej o działaniu – zwiększając bezpieczeństwo i efektywność przepływu pracy.
• System zasilania i powietrza: Napędzany turbodoładowanym silnikiem Diesla Yuchai o mocy 162 kW, zapewniającym niezawodną i oszczędną pracę. W połączeniu z dwustopniowym systemem sprężarki dostarczającym 15 m³/min przy 1,8 MPa, zapewniającym stałą wysoką wydajność dla wymagających operacji DTH.
• Jednostka obrotowa i posuwowa: Silnik serii Eaton 2K dostarcza moment obrotowy do 2200 N·m z bezstopniowym zakresem prędkości od 0 do 100 obr./min. Wielobiegowa głowica obrotowa dostosowuje się do różnych warunków geologicznych. Napędzany łańcuchem system posuwu zapewnia skok 3400 mm i wysuw 1100 mm dla silnej, stabilnej siły pchania i ciągnięcia.
• Struktura wiercenia: Kompatybilna z prętami wiertniczymi φ64×3000 mm i młotkami DTH 3", obsługuje otwory od φ90–115 mm do głębokości 21 m. Wzmocniona belka posuwu ze stali o wysokiej wytrzymałości minimalizuje wibracje i zapewnia długoterminową trwałość w trudnych warunkach.
• Mobilność i kontrola pyłu: Wyposażona w podwozie gąsienicowe zapewniające solidną adaptację do terenu i dwubiegowe przemieszczanie (Szybko: 3 km/h, Wolno: 1,5 km/h). Zintegrowany 12-rdzeniowy kolektor pyłu suchego zapewnia skuteczną filtrację cząstek stałych, wspierając czystsze powietrze i bezpieczniejszą pracę na miejskich lub zamkniętych placach budowy.

Zastosowanie

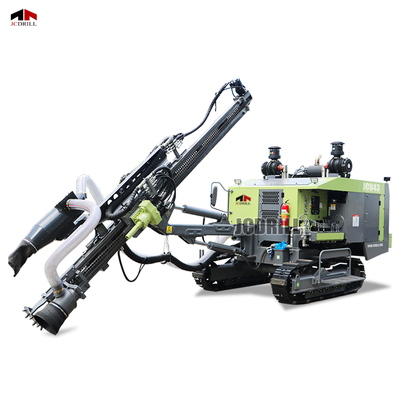

Gąsienicowa wiertnica DTH JC843 do wiercenia skał o średniej głębokości

JC843 jest przeznaczony do precyzyjnego wiercenia w formacjach skalnych o średniej głębokości, idealny do górnictwa odkrywkowego, strzelania w kamieniołomach, poszukiwań geotermalnych i projektów fundamentów infrastruktury miejskiej. Z głębokością wiercenia do 21 metrów i średnicą otworu od φ90 do 115 mm, nadaje się do zastosowań wymagających zarówno mobilności, jak i stabilności w złożonych terenach.

Dzięki silnikowi Diesla Yuchai o mocy 162 kW i dwustopniowej sprężarce powietrza o wydajności 15 m³/min przy 1,8 MPa, JC843 zapewnia stałą wydajność w wierceniu DTH, nawet w twardych lub spękanych warstwach skalnych.

Silnik obrotowy serii Eaton 2K zapewnia moment obrotowy 2200 N·m ze zmienną prędkością od 0 do 100 obr./min, dostosowując się do zmieniających się warunków geologicznych. Napędzany łańcuchem system posuwu i belka posuwu ze stali o wysokiej wytrzymałości zapewniają wydajne i dokładne formowanie otworów z minimalnymi wibracjami.

JC843 jest powszechnie stosowany w:

• Operacje górnictwa odkrywkowego i podziemnego
• Kotwienie hydroenergetyczne i stabilizacja zboczy
• Przygotowanie otworów strzałowych na placach budowy
• Wiercenia geologiczne i hydrogeologiczne
• Wiercenie studni głębinowych w twardych skałach

Dwubiegowy system gąsienicowy i zintegrowany kolektor pyłu suchego sprawiają, że jest to idealne rozwiązanie dla miejskich stref budowlanych, obszarów wrażliwych ekologicznie i odległych miejsc wiercenia, gdzie kluczowa jest niezawodność, kontrola pyłu i moc.
