Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych

Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych
Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych

Duży Obraz :  Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych

Szczegóły Produktu:
Miejsce pochodzenia: Hebei, Chiny
Nazwa handlowa: JKDRILL
Orzecznictwo: ISO,CE
Numer modelu: KD251
Zapłata:
Minimalne zamówienie: 1KPL
Cena: Negotation
Szczegóły pakowania: File not found.
Czas dostawy: Na stanie lub 2 tygodnie
Zasady płatności: T / T, L / C, D / P, Western Union
Możliwość Supply: 2000 zestaw / rok

Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych

Opis
Model: KD251 Głębokość pojemność: 150-200m
Rozmiar otworu wiertniczego: 46mm Rozmiar pręta wiertniczego: 42 / 43mm
Maksymalny moment obrotowy: > 120NM Maksymalna prędkość obrotowa: ≥ 2000 obr / min
siła posuwu: 18kN Zmniejsz pojemność: 18kN
Podanie: Poszukiwanie rud, minerałów i geologii
High Light:

podziemna wiertarka

,

hydrauliczna wiertnica rdzeniowa

KD251 Hydrauliczna podziemna wiertnica rdzeniowa do wiercenia rdzeniowego rudy / minerałów / geologii



Podanie

Mała, kompaktowa konstrukcja podziemnej wiertnicy rdzeniowej serii KD do wąskich przestrzeni sprawia, że ​​idealnie nadaje się do użytku w wąskich tunelach lub w chodnikach.Szybka i łatwa w konfiguracji, zmechanizowana obsługa pręta wiertnicy rdzeniowej serii KD, mocowany na zawiasach uchwyt pręta i jednostka obrotowa oznaczają elastyczne i wydajne wiercenie.

Charakterystyka

1. Ma oddzielną konstrukcję, mały rozmiar, lekki, elastyczny w ruchu i wygodny w obsłudze.
2. Pompa hydrauliczna jest napędzana przeciwwybuchowym silnikiem elektrycznym poprzez system operacyjny, następnie pompa hydrauliczna wymusza silnik hydrauliczny, aby obracać głowicę wiertła, a jednocześnie ruch głowicy wiertniczej jest realizowany przez podwójną prędkość cylindra olejowego i łańcucha mechanizm.
3. Uchwyt hydrauliczny może spełniać funkcję szakli i zabezpieczenia przed wyłączeniem zasilania.
4. Funkcja przesuwania, wysuwania i wsuwania masztu sprawia, że ​​spód masztu wygodnie dotyka podłoża lub platformy, dzięki czemu urządzenie wiertnicze będzie bardziej stabilne.
5. Wahliwe ramię i maszt mogą wykonywać ruchy wychylania, które spełniają wymagania wiercenia pod wieloma kątami.
6. Zakres prędkości obrotowych wrzeciona jest szeroki, a moment obrotowy duży.

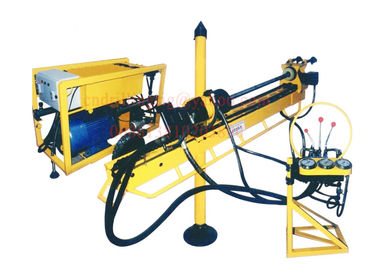

Cała hydrauliczna podziemna wiertnica rdzeniowa składa się z jednostki napędowej, korpusu maszyny, panelu sterowania, zespołu obrotowego, uchwytu pręta i pompy błotnej.

Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych 0Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych 1

Specyfikacja

Opis KD251 KD252 KD559 KD90
Głębokość (m) Max 200/150 Maksymalnie 210/270 Maks. 180/220 Maks. 180/300/400
Rozmiar otworu wiertniczego 46/46 46/46 75/59 95/75/59
Rozmiar pręta wiertniczego 42/43 42/43 71 / 55,5 89/71 / 55,5
Materiał pręta Stal / Al Stal / Al Stal Stal
Maksymalny moment obrotowy (Nm) > 120 > 150 > 200 > 250
Maksymalna prędkość (obr / min) ≥2000 ≥2200 ≥1800 ≥1500
Siła posuwu (kn) > 18 > 18 > 24 > 45
Długość paszy > 18 > 18 > 24 > 45

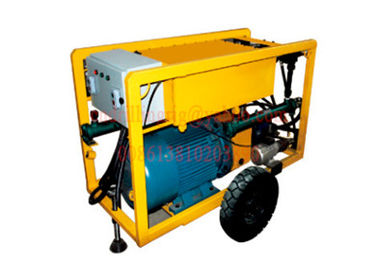

Jednostka mocy

Jednostka napędowa jest zamontowana na ramie na kołach, jest łatwa w przenoszeniu i podczas pracy może pozostawić dystans względem korpusu głównego.Zespół posiada silnik elektryczny dużej mocy, skrzynię biegów, podwójną pompę hydrauliczną (główna pompa hydrauliczna zanurkuj głowicę obrotową, a podrzędna pompa hydrauliczna napędza cylinder podający), zbiornik oleju hydraulicznego, filtr, pompa z uchwytem, ​​elektryczna skrzynka sterująca i tak dalej.



Model Objętość (L * W * H) mm Waga (kg)
KD251 1300 * 940 * 1050 550
KD252 1550 * 1100 * 1210 765
KD559 1550 * 1100 * 1210 800
KD90 1550 * 1100 * 1210 800

Główny korpus

Główny korpus składa się z ramy podającej, głowicy obrotowej, uchwytu pręta, kolumny, cylindra. Ułatwia montaż i demontaż. Może wiercić otwory 0-360 stopni w tunelu po kolumnie.

Model Objętość (L * W * H) mm Kolumna (S * H) mm Waga (kg)
KD251 1630 * 300 * 500 95 * 2500-3200 300
KD252 2370 * 300 * 500 95 * 2500-3500 380
KD559 2370 * 300 * 500 95 * 2500-3500 380
KD90 2380 * 310 * 500 95 * 2500-3500 390



Panel sterowania

Panel sterowania jest prosty, ale łatwy. Operator tylko popycha lub ciągnie drążek sterujący, wszystkie prace można wykonać, może automatycznie podawać, siłę posuwu i prędkość są łatwe do kontrolowania. Uchwyt i uchwyt pręta działają w tym samym czasie, co powoduje wiercenie platforma może ładować i rozładowywać żerdź wiertniczą w tym samym czasie, tablica przyrządów pokazuje ciśnienie w systemie, siłę posuwu i ciśnienie wody płuczącej, znacznie zwiększając wydajność pracy.

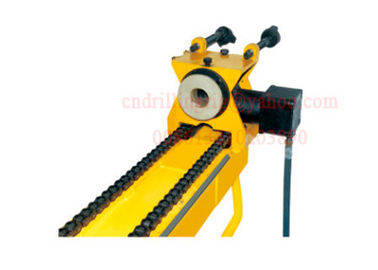

Głowica obrotowa

Wewnętrzna średnica wrzeciona głowicy obrotowej wynosi 58mm, zmiana szczęk uchwytu hydraulicznego pozwala na szybkie dostosowanie do prętów o różnej wielkości.Prędkość wrzeciona automatycznie dostosowuje się przez silnik hydrauliczny.Może osiągnąć niską prędkość obrotową i wysoki moment obrotowy przy zastosowaniu przełożenia 1: 2,5.



Uchwyt na wędkę

Grillowanie uchwytu pręta jest zsynchronizowane z uchwytem hydraulicznym. Chwyta on mechanicznie, ale otwiera się hydraulicznie. Główną zaletą tej konstrukcji jest to, że uchwyt pręta nigdy nie poluzuje uchwytu przewodu wiertniczego - nawet jeśli ciśnienie oleju powinno spaść nieregularnie; i gwarantują bezpieczeństwo wiercenia.



Pompa do błota

Pompa błotna, wyposażenie pomocnicze wiertnicy KD251 i KD252, służy do tłoczenia cieczy płuczącej podczas wiercenia płytkich otworów wiertłami diamentowymi, stalowymi lub węglikowymi. Ciecz może przenosić czystą wodę, emulsję, szlam itp. Pompa błotna 80A stosowana w KD251, KD252 jest poziomą, jednofunkcyjną, trzycylindrową pompą tłokową.Może uzyskać trzy różne poziomy przepływu za pomocą urządzenia speedchnage.Ten typ pompy błotnej charakteryzuje się prostą konstrukcją, niewielką wagą, niewielkimi rozmiarami, łatwą konserwacją i operacja.

W projekcie

Hydrauliczne wiertnice podziemne do wierceń rdzeniowych / mineralnych / badań geologicznych 2

Usługa

High Performance Diamond Core Drill Rig For Geology / Mineral Exploration Core Drilling XY-44A

W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną.


Zapewniamy „jeden sprzęt i jeden przypadek, niekończący się serwis, czyli serwis posprzedażowy rozpoczynający się od potwierdzenia zamówienia, aż do końca okresu użytkowania sprzętu.
