Hydrauliczne pod ziemią Wiertnica rdzeniowa z wysoką prędkością penetracji JKD252

Hydrauliczna wiertnica rdzeniowa z napędem elektrycznym o dużej prędkości penetracji JKD252

Podanie

Mała, kompaktowa konstrukcja podziemnej wiertnicy rdzeniowej serii KD do wąskich przestrzeni sprawia, że ​​idealnie nadaje się do użytku w wąskich tunelach lub w chodnikach.Szybka i łatwa w konfiguracji, zmechanizowana obsługa pręta wiertnicy rdzeniowej serii KD, mocowany na zawiasach uchwyt pręta i jednostka obrotowa oznaczają elastyczne i wydajne wiercenie.

Charakterystyka

1. Ma oddzielną konstrukcję, mały rozmiar, lekki, elastyczny w ruchu i wygodny w obsłudze.
2. Pompa hydrauliczna jest napędzana przeciwwybuchowym silnikiem elektrycznym poprzez system operacyjny, następnie pompa hydrauliczna wymusza silnik hydrauliczny, aby obracać głowicę wiertła, a jednocześnie ruch głowicy wiertniczej jest realizowany przez podwójną prędkość cylindra olejowego i łańcucha mechanizm.
3. Uchwyt hydrauliczny może spełniać funkcję szakli i zabezpieczenia przed wyłączeniem zasilania.
4. Funkcja przesuwania, wysuwania i wsuwania masztu sprawia, że ​​spód masztu wygodnie dotyka podłoża lub platformy, dzięki czemu urządzenie wiertnicze będzie bardziej stabilne.
5. Wahliwe ramię i maszt mogą wykonywać ruchy wychylania, które spełniają wymagania wiercenia pod wieloma kątami.
6. Zakres prędkości obrotowych wrzeciona jest szeroki, a moment obrotowy duży.

Cała hydrauliczna podziemna wiertnica rdzeniowa składa się z jednostki napędowej, korpusu maszyny, panelu sterowania, zespołu obrotowego, uchwytu pręta i pompy błotnej.

Specyfikacja

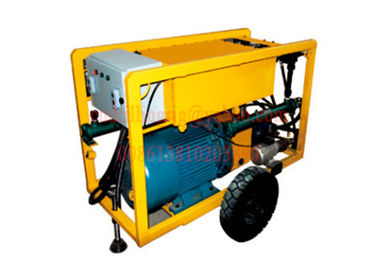

Jednostka mocy

Jednostka napędowa jest zamontowana na ramie na kołach, jest łatwa w przenoszeniu i podczas pracy może pozostawić dystans względem korpusu głównego.Zespół posiada silnik elektryczny dużej mocy, skrzynię biegów, podwójną pompę hydrauliczną (główna pompa hydrauliczna zanurkuj głowicę obrotową, a podrzędna pompa hydrauliczna napędza cylinder podający), zbiornik oleju hydraulicznego, filtr, pompa z uchwytem, ​​elektryczna skrzynka sterująca i tak dalej.

Główny korpus

Główny korpus składa się z ramy podającej, głowicy obrotowej, uchwytu pręta, kolumny, cylindra. Ułatwia montaż i demontaż. Może wiercić otwory 0-360 stopni w tunelu po kolumnie.

Panel sterowania

Panel sterowania jest prosty, ale łatwy. Operator tylko popycha lub ciągnie drążek sterujący, wszystkie prace można wykonać, może automatycznie podawać, siłę posuwu i prędkość są łatwe do kontrolowania. Uchwyt i uchwyt pręta działają w tym samym czasie, co powoduje wiercenie platforma może ładować i rozładowywać żerdź wiertniczą w tym samym czasie, tablica przyrządów pokazuje ciśnienie w systemie, siłę posuwu i ciśnienie wody płuczącej, znacznie zwiększając wydajność pracy.

Głowica obrotowa

Wewnętrzna średnica wrzeciona głowicy obrotowej wynosi 58mm, zmiana szczęk uchwytu hydraulicznego pozwala na szybkie dostosowanie do prętów o różnej wielkości.Prędkość wrzeciona automatycznie dostosowuje się przez silnik hydrauliczny.Może osiągnąć niską prędkość obrotową i wysoki moment obrotowy przy zastosowaniu przełożenia 1: 2,5.

Uchwyt na wędkę

Grillowanie uchwytu pręta jest zsynchronizowane z uchwytem hydraulicznym. Chwyta on mechanicznie, ale otwiera się hydraulicznie. Główną zaletą tej konstrukcji jest to, że uchwyt pręta nigdy nie poluzuje uchwytu przewodu wiertniczego - nawet jeśli ciśnienie oleju powinno spaść nieregularnie; i gwarantują bezpieczeństwo wiercenia.

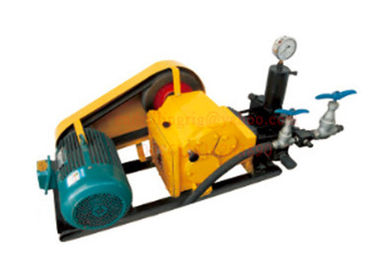

Pompa do błota

Pompa błotna, wyposażenie pomocnicze wiertnicy KD251 i KD252, służy do tłoczenia cieczy płuczącej podczas wiercenia płytkich otworów wiertłami diamentowymi, stalowymi lub węglikowymi. Ciecz może przenosić czystą wodę, emulsję, szlam itp. Pompa błotna 80A stosowana w KD251, KD252 jest poziomą, jednofunkcyjną, trzycylindrową pompą tłokową.Może uzyskać trzy różne poziomy przepływu za pomocą urządzenia speedchnage.Ten typ pompy błotnej charakteryzuje się prostą konstrukcją, niewielką wagą, niewielkimi rozmiarami, łatwą konserwacją i operacja.

W projekcie

Usługa

W naszym systemie obsługi posprzedażnej ustalamy doskonały system kontroli ściśle według serii ISO-9000, w tym systemie data technologii i rozwiązanie problemu, a środki zapobiegawcze zostaną zapewnione w każdym projekcie konserwacji, wszystkie części zamienne zostaną użyte w nowym Produkty OEM z instrukcją montażu, listą przewozową, instrukcją producenta, kwalifikacjami i kartą gwarancyjną.

Zapewniamy „jeden sprzęt i jeden przypadek, niekończący się serwis, czyli serwis posprzedażowy rozpoczynający się od potwierdzenia zamówienia, aż do końca okresu użytkowania sprzętu.
