| Nazwa marki: | JCDRILL |
| Numer modelu: | Seria JKD |
| MOQ: | 1 zestaw |
| Cena: | negocjowalne |
| Warunki płatności: | L/C, T/T, D/A, D/P, ZACHODNIE ZACHODNIE |
| Zdolność do zaopatrzenia: | 20 zestawów miesięcznie |

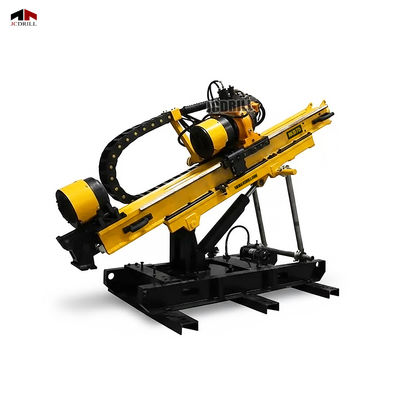

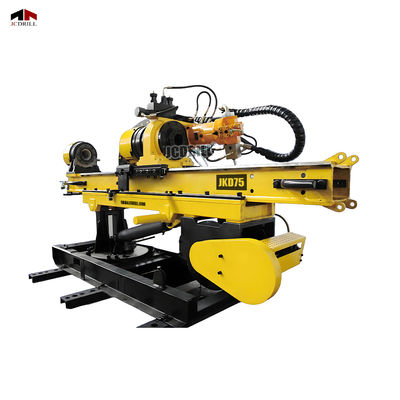

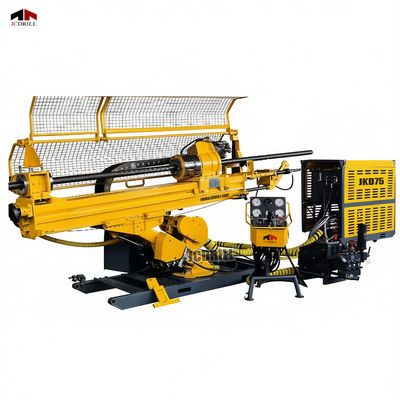

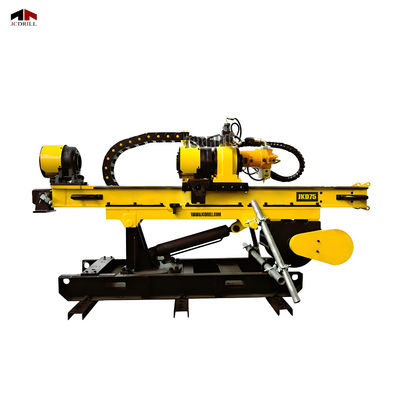

Wiertnica tunelowa serii JKD charakteryzuje się kompleksową konstrukcją wiertniczą we wszystkich polach, kierunkach i pod wszystkimi kątami, nadaje się do różnych zastosowań, takich jak wiercenia powierzchniowe, wiercenia tunelowe, budowa tuneli i prognozowanie zaawansowane.
Wiertnica serii JKD wykorzystuje zaawansowaną międzynarodowo technologię inteligentnego sterowania, która może osiągnąć wiele rozszerzeń funkcjonalnych, takich jak efektywność energetyczna i kontrola bezpieczeństwa, zarządzanie automatyzacją itp. W zależności od różnych potrzeb można wybrać elektryczne lub dieslowskie jednostki napędowe (pojedyncza grupa lub konwersja, wiele grup). Hydrauliczny automatyczny system pozycjonowania, szybko i dokładnie dostosowujący pozycję wiercenia, łatwo osiągający wiercenie pod kątem 360 stopni. Zoptymalizowana konstrukcja, sprytna struktura, kompaktowy układ, maksymalna adaptacja do wąskich przestrzeni roboczych, wygodna do budowy. Zaawansowana technologia produkcji, doskonałe wykonanie i wyjątkowa wydajność.
Głowica napędowa przyjmuje klasyczną konstrukcję, z uchwytem przelotowym i zespołem obrotowym jako całą strukturą, w pełni zapewniając funkcjonalność i niezawodność wiertnicy. Przekładnia zębata i mechanizm zmiennej prędkości, z płynnie regulowaną prędkością. Głowica napędowa jest wyposażona w niezależny system smarowania, aby zapewnić wystarczające smarowanie i poprawić żywotność komponentów.
| Parametr techniczny | JKD45 | JKD55 | JKD75 | JKD90 |
|---|---|---|---|---|
| Średnica otworu. | D | H | U | D | H | U | D | H | U | D | H | U |
| 95(HQ) | 350m | 300m | 200m | 450m | 400m | 200m | 600m | 500m | 200m | |
| 75(NQ) | 400m | 300m | 150m | 500m | 400m | 200m | 700m | 500m | 300m | 1000m | 600m | 300m |
| 59(BQ) | 450m | 350m | 200m | 700m | 550m | 350m | 900m | 650m | 400m | 1200m | 800m | 400m |
| 46(AQ) | 500m | 400m | 300m | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| Układ zasilania | ||||
| Moc znamionowa | 45kW | 55kW | 75kW | 90kW |
| Maksymalny przepływ pompy głównej | 100L/min | 100L/min | 140L/min | 140L/min |
| Maksymalne ciśnienie pompy głównej | 20MPa | 45MPa | 25MPa | 30MPa |
| Głowica obrotowa | ||||
| Maks. prędkość obrotowa | 1000 obr./min | 1000 obr./min | 1000 obr./min | 1000 obr./min |
| Maksymalny moment obrotowy | 660Nm | 700Nm | 1000Nm | 1300Nm |
| Maszt | ||||
| Długość posuwu | 1600mm | 1600mm | 1600mm | 1600mm |
| Siła posuwu w dół | 65KN | 65KN | 65KN | 65KN |
| Siła podciągania | 65KN | 90KN | 120KN | 120KN |
| Prędkość posuwu | 0.5m/s | 0.5m/s | 0.5m/s | 0.5m/s |
| Zacisk hydrauliczny | ||||
| Przelotowy | 97mm | 97mm | 97mm | 97mm |
| Osiowa siła zacisku | 90KN | 90KN | 90KN | 110KN |
| Wyciągarka linowa | ||||
| Pojemność liny (m) | 25 | 25 | 25 | 25 |
| Średnica liny stalowej | φ6mm | φ6mm | φ6mm | φ6mm |
| Różnica ciśnień roboczych | 10MPa | 10MPa | 10MPa | 15MPa |
| Ciśnienie otwarcia hamulca | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa |
| Maksymalny przepływ | 80L/min | 80L/min | 80L/min | 140L/min |
| Model silnika | R2K-80 | R2K-80 | R2K-80 | HMT315 |
| Waga | ||||
| Waga całkowita | 2100KG | 2300KG | 2370KG | 2750KG |
Inteligentny system sterowania hydraulicznego, działanie komponentów w celu osiągnięcia kontroli logicznej. Pilotowy system hydrauliczny, z dokładnym i elastycznym sterowaniem urządzeniem, jest łatwy i swobodny, wygodny i bezpieczny. System hydrauliczny o zmiennym przepływie z czujnikiem obciążenia, wysoki współczynnik efektywności energetycznej, zrównoważony i stabilny rozkład mocy. Dostosowane komponenty hydrauliczne od światowych marek pierwszej linii mają doskonałą wydajność i wysoką niezawodność.
Silnik elektryczny jest wyposażony w podwójną pompę o zmiennym wydatku, zbiornik oleju o pojemności 230L, a także filtry oleju ssącego i powrotnego. Olej hydrauliczny jest chłodzony za pomocą chłodnicy wodnej, a także wyposażony jest w elektryczną pompę paliwa. Ze stopniem ochrony IP66, nadaje się do trudnych warunków pracy o wysokiej temperaturze, wysokiej wilgotności i wysokiej korozyjności. Pompa główna i pomocnicza Danfoss, zmienny system hydrauliczny, sterowanie z czujnikiem obciążenia.
Wykonana ze stali stopowej o wysokiej wytrzymałości lub wysokiej jakości stali węglowej spawanej razem, konstrukcja jest mechanicznie zoptymalizowana, ze stabilnym podparciem i dużą nośnością. Powierzchnia styku między wspornikiem a prowadnicą jest precyzyjnie obrabiana, z precyzyjnym prowadzeniem w celu zapewnienia jakości wiercenia. Szeroka adaptacyjność, elastyczne dostosowanie do złożonych warunków pracy. Bezpieczny i niezawodny, przystosowany do trudnych warunków. Łatwy montaż i konserwacja, wysoka wydajność pracy.
Konstrukcja uchwytu przelotowego, kompaktowa konstrukcja, produkcja niestandardowa w Kanadzie. Możliwość wiercenia HQ przelotowego, zacisk mechaniczny, otwieranie sterowane hydraulicznie, stabilne, elastyczne i dokładne działanie. Unikalny zewnętrzny tryb połączenia jest przyjęty do połączenia z głowicą napędową, co jest wygodne do szybkiego demontażu i konserwacji.
Zacisk wiertła normalnie zamknięty przyjmuje zacisk sprężynowy formy i otwieranie hydrauliczne. Gdy system hydrauliczny traci ciśnienie, może szybko i automatycznie zamknąć się, bezpiecznie i niezawodnie zaciskając wiertło. Wysoki poziom automatyzacji, wyjątkowa wydajność operacyjna, zdolność do połączenia z głównym systemem sterowania wiertnicy w celu osiągnięcia automatycznego sterowania akcjami zaciskania i zwalniania. Precyzyjne prowadzenie w celu zapewnienia jakości wiercenia.
